Mô tả sản phẩm

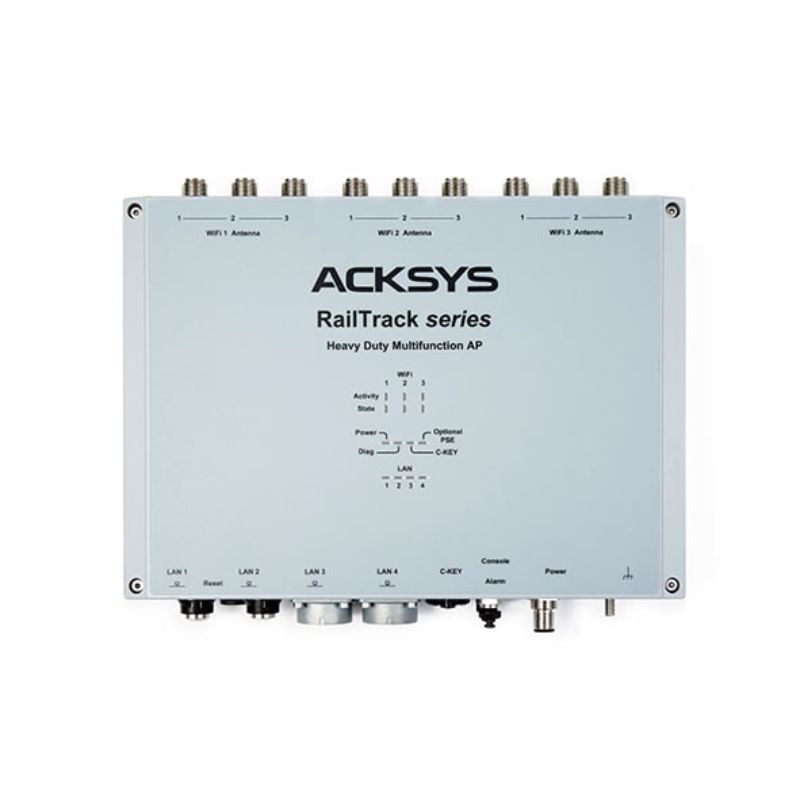

RailTrack là bộ phát wifi chuẩn công nghiệp 802.11ac rugged và repeater backbone dành cho mạng trackside trong hệ thống đường sắt.

RailTrack là access point WiFi rugged được thiết kế chuyên biệt cho hệ thống đường sắt, đạt chứng nhận triển khai trong hạ tầng trackside và đường hầm. Thiết bị có thể kết nối với mạng mặt đất thông qua cáp quang Gigabit hoặc kết nối đồng.

Nhờ kiến trúc CPU hiệu năng cao (Quad-Core 64-bit) cùng ba module radio 802.11ac tốc độ cao độc lập (3 stream), mỗi radio cung cấp hơn 900 Mbps (UDP), RailTrack cho phép xây dựng các kiến trúc hiệu năng cao dạng “wireless backbone” nhằm thay thế cáp Ethernet dọc tuyến đường sắt và trong đường hầm. Hai radio có thể dùng để tạo hạ tầng mạng không dây trackside, trong khi radio thứ ba hoạt động như access point cục bộ, cung cấp kết nối giữa hạ tầng trackside và thiết bị onboard trên tàu.

Với vỏ bảo vệ IP66 và đầu nối M12 rugged, RailTrack phù hợp lắp đặt treo tường trong đường hầm hoặc gắn cột ngoài trời. Thiết kế all-in-one nhỏ gọn tích hợp 3 radio, switch Ethernet 4 cổng (2 × 10/100/1000 trên đầu nối M12 và 2 × Gigabit quang trên khe SFP), tùy chọn Ethernet bypass hỗ trợ topology daisy-chain, cùng nguồn AC tích hợp. Khóa cấu hình tháo rời (C-KEY) cho phép sao lưu cấu hình và khôi phục nhanh tại hiện trường trong vòng dưới 2 phút khi bảo trì hoặc thay thế thiết bị.

RailTrack (AP trackside) kết hợp với RailBox (WiFi onboard) tạo thành kiến trúc kết nối toàn diện cho truyền thông “train-to-trackside in motion” của ACKSYS. Giải pháp này cung cấp kết nối băng rộng tốc độ cao và ổn định giữa tàu và hạ tầng trackside, phù hợp cho hệ thống BBRS, giám sát video thời gian thực, WiFi cho hành khách cũng như các ứng dụng CBTC.

Ethernet interface

> 2-port Gigabit Ethernet 10/100/1000 auto-sensing, waterproof 8-point M12 X-coded connectors (CAT-6A), auto MDI/MDIX cross-over, optional Ethernet bypass that redirects the network traffic in case of device or power supply failure (for daisy chain topologies), 1-port PoE+ PSE optional (IEEE 802.3at Type 2 Class 4)
> 2 SFP slots IP67 OSIS by Radiall™ : 1000 base X fiber optic or 10/100/1000 copper

WiFi interface

3 radios IEEE 802.11a/b/g/n or IEEE 802.11a/b/g/n/ac, MIMO 3T3R, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity)

WiFi radio data rate

802.11a: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 and 54 Mbps
802.11n: MCS0-7, 3 streams (6.5 to 450 Mbps)
802.11ac: MCS0-9, 3 streams (6.5 Mbps to 1.3 Gbps)

Operating frequencies

ISM : 2.4-2.483 GHz (up to 14 channels)
UNII : 5.15-5.25 GHz (up 4 channels)
UNII-2 : 5.25-5.35 GHz (up to 4 channels)
UNII-2 ext : 5.470-5.725 GHz (up to 11 channels)
UNII-3 : 5.725-5.825 GHz (up to 4 channels)
Supports DFS and TPC

Output power

Up to 29 dBm (aggregate), depending on radio card model

Radio connectors

9 N-type connectors (no antenna provided)

Security

Firewall, DoS, https, MAC filtering, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE), VPN (OpenVPN), SNMP V3

WiFi Modes

AP, client, MESH (IEEE 802.11s), infrastructure, WMM QoS

Ethernet networking

Frames filtering, bridging, repeater, STP/RSTP, VLAN, DHCP (server & client), DNS relay

Ethernet routing

Multicast (PIM), IP redundancy (VRRP), static routes, NAT router, router

Administration

http, https, SNMP agent (V1, V2C, V3), WaveManager administration software, save / restore configuration key (C-Key)

LEDs Signaling

Alarms & Inputs

A 3-pin Waterproof M8 connector with :
– one solid state relay output warning (with configurable action), 1 Form A, 60VDC 80mA max
– one input for external device control 24VDC max

Power supply

100 VAC to 240 VAC (M12 3 poles S-coding connector), 50/60Hz, M6 ground screw

Consumption

30 W max (PoE powered device consumption excluded)

Dimensions & weight

Rugged aluminum enclosure, L: 305 x l: 200 x h: 75 mm with fixing points, 3.5 Kg

Standards and certifications

CE (RED)	Cybersecurity: EN 18031 Safety : EN 62368-1:2014+A11, EN62311 EMC : EN 301 489 [-1], [-17] Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS)
Railway	EMC : EN 50121-4 Environmental : Climatic EN60068-2 [-1, -2, -30] Fire/smoke : EN45545-2 (HL3), NF F16-101 (M1F1)

Environment

IP66 seal rating
Operating : -25°C to +70°C (HR 0-99%) or extended -40°C to +75°C, storage: -40°C to +80°C
GORE ® protective vent (dehumidifying membrane)

Xem thêm

Thông số kỹ thuật

Model	ACKSYS RailTrack
Loại thiết bị	Trackside WiFi AP & backbone repeater
Chuẩn WiFi	802.11a/b/g/n/ac, MIMO 3T3R
Số radio	Triple radio
Tốc độ radio	Lên tới 3 × 1.3 Gbps
Công suất phát	Tối đa 29 dBm
Tính năng WiFi	MESH, WMM QoS, Multiple SSID
Bảo mật	RADIUS centralized security
Quản trị	WaveManager centralized management
Ethernet	2 × Gigabit 10/100/1000 Base-TX auto MDI/MDIX
SFP	2 × SFP (1000Base-X fiber hoặc 10/100/1000 copper)
Nguồn cấp	100–240 VAC
Vỏ thiết bị	Nhôm rugged
Chuẩn bảo vệ	IP66
Ứng dụng	Trackside railway WiFi, backbone wireless
