Mô tả sản phẩm

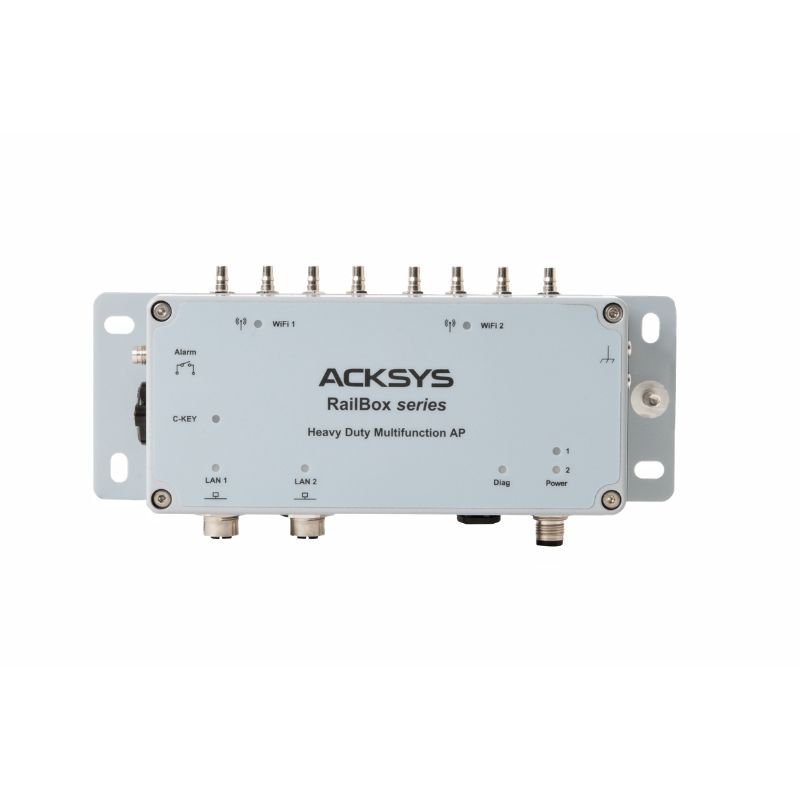

Acksys RailBox Industrial 4G/5G Router là Router công nghiệp đường sắt WiFi 6 / WiFi 6E kết hợp LTE 4G / 5G dành cho truyền thông onboard và trackside trong hệ thống tàu.

RailBox V2 là thiết bị rugged được thiết kế cho các ứng dụng đường sắt và đường sắt đô thị. Thiết bị có thể lắp đặt trên tàu hỏa, tàu điện ngầm, tàu điện tram hoặc bất kỳ hệ thống nào yêu cầu độ bền cao và băng thông lớn để triển khai các dịch vụ kết nối tiên tiến khi phương tiện đang di chuyển.

RailBox V2 phù hợp cho các nhà tích hợp hệ thống và nhà sản xuất phương tiện đường sắt đang cần xây dựng hạ tầng mạng tin cậy, hiệu quả và linh hoạt nhằm:

Đảm bảo truyền thông liên tục giữa tàu và hạ tầng trackside (CBTC, CCTV, VoIP, bảo trì dự phòng, PIS…).
Kết nối các toa tàu để thiết lập backbone Ethernet và IP xuyên suốt toàn đoàn tàu.
Cung cấp dịch vụ hành khách như WiFi onboard, truyền video, giải trí và infotainment.
Offload dữ liệu tốc độ cao tại nhà ga hoặc depot.

Thiết bị ứng dụng công nghệ MU-MIMO đa luồng và beamforming, giúp mở rộng vùng phủ sóng, tăng thông lượng dữ liệu và nâng cao độ ổn định của liên kết vô tuyến.

RailBox V2 đáp ứng các yêu cầu khắt khe về môi trường vận hành với dải nhiệt độ từ −25°C đến +70°C (mở rộng: −40°C đến +70°C), khả năng chống rung và sốc, cùng chuẩn bảo vệ chống bụi và nước bắn IP66.

RailBox V2 là phiên bản nâng cấp của RailBox với kích thước và đầu nối hoàn toàn tương đồng, cho phép khách hàng đang sử dụng RailBox nâng cấp hệ thống một cách thuận tiện và tiết kiệm chi phí.

Ethernet interface

2-port Gigabit Ethernet 100/1000/2500 auto-sensing, up to 5 Gbps link aggregation, water and vibration proof rapid connect 8-point M12 X-coded connectors (CAT-6A) plug & play mode & auto MDI/MDIX cross-over, optional Ethernet bypass that redirects the network traffic in case of device or power supply failure (for daisy chain topologies)

Radio interfaces

Radio 1: none or WiFi
Radio 2: none or WiFi or cellular

Security

Firewall, DoS, https, MAC filtering, WPA/WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, Rogue AP detector, File system integrity monitor, Strong password policy, Management of opened ports and services

WiFi Modes

AP, client, MESH (IEEE 802.11s), infrastructure, fast roaming (less than 30 ms), WMM QoS

WiFi Services

Hot Spot 2.0, Wireless Load Balancing (load balancing, band steering, client roaming control, association control per SSID)

Cellular Services

Dynamic DNS, Auto APN, Switch SIM, Multi APN

ACKSYS enhanced features

Connect Before Break, Smart Redundant Carriage Coupling

Ethernet networking

Frames filtering, bridging, repeater, STP/RSTP, VLAN, DHCP (server & client), DNS relay, IPv6 compliant, LLDP

Ethernet routing

Multicast (PIM), IP redundancy (VRRP), static routes, NAT router, router, carriage coupling system (SRCC)

Administration

MQTT, http, https, SNMP agent (V1, V2C, V3), WaveManager administration software, save / restore configuration key (C-Key)

LEDs Signaling

Radio: quality, activity and status | Ethernet: link 100/1000/2500, activity | Power: on-off

Alarms & Inputs

A 3-pin Waterproof M8 connector with:
– one solid state relay output warning (with configurable action), 1 Form A, 60VDC 80mA max
– one input for external device control 24VDC max

Power supply

Dual insulated redundant input (1500V insulation, M12 connectors 4-pole A-coded) 24 to 110 VDC (EN50155 nominal), with ground lug.
PoE+ or PoE++ 802.3bt type 3 model with ground lug also available.

Consumption

26W typical power consumption (dual radio), 30W max

Dimensions & weight

Compact shockproof rugged aluminium enclosure, (L: 80 x l: 175 x h: 57 mm), 900g
Removable fixing plate: 4-point fixing plate with ground lug (L: 80 x l: 225 x h: 4 mm), 200g

Standards and certifications

CE (RED)

Cybersecurity: EN 18031
Safety : EN 62368-1:2014+A11, EN62311
EMC : EN 301 489 [-1], [-17]
Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS)
EMC : EN 50155, EN 50121-4, EN 50121-3-2
Environmental :
• Shocks and vibration: EN 61373 (CAT 1 CLASS B)
• Climatic: EN60068-2 [-1, -2, -30]
• Fire/smoke: EN45545-2 (HL3), NF F16-101 (M1F1), NFPA 130

Environment

Operating : -25°C to +70°C (HR 0-99%)
Extended : -40°C to +70°C / +85°C for 10 mn, EN 50155 class TX
Storage: -40°C to +80°C
IP66 seal rating, GORE ® protective vent (dehumidifying membrane)

WiFi

WiFi radio cards

802.11n:
802.11ac:
802.11ac wave 2:
802.11ax (WiFi 6):

MCS0-7
MCS0-9
MCS0-9
MCS0-11

3 streams (up to 450 Mbps)
3 streams (up to 1.3 Gbps)
4 streams (up to 1.73 Gbps)
4 streams (up to 4.8 Gbps)

3 QMA connectors
3 QMA connectors
4 QMA connectors
Up to 4 QMA connectors

Operating frequencies

Supports all ISM and UNII bands, 2.4 and 5GHz
Supports HT20, HT40, HT80, HT160, depending on the WiFi radio card
Supports DFS and TPC
Supports 5.925 to 7.125 Ghz, only on WiFi 6E model

Radio max transmit power

Up to 24dBm (aggregate)

CELLULAR LTE 4G cat.12 : Worldwide coverage + GNSS (active antenna) – RailBox/xS model

Operating frequencies

LTE-FDD (with Rx-diversity) B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66
LTE-TDD (with Rx-diversity) B38/B39/B40/B41/B42/B43/B46/B48
WCDMA (with Rx-diversity) B1/B2/B3/B4/B5/B6/B8/B19

Cellular radio data rate

Max. downlink 600Mbps / Max. uplink 150 Mbps

SIM

2 x micro SIM

Navigation

GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Requires an active antenna.

Connectors

2 x QMA for Cellular and 1 x QMA for GNSS

CELLULAR 5G WITH PASSIVE ANTENNA : Worldwide coverage + GNSS (passive antenna) – RailBox/xU model

Operating frequencies

5G NR SA : n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n30/n38/n40/n41/n48/n66/n70/n77/n78/n79
UL 2x 2 MIMO : n38/n41/n48/n77/n78/n795G NR NSA : n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n30/n38/n40/n41/n48/n66/n70/n77/n78/n79LTE-FDD
FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
TDD : B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48
DL 4 x 4 MIMO : B1/B2/B3/B4/B7/B25/B30/B38/B40/B41/B42/B43/B48/B66WCDMA : B1/B2/B4/B5/B8/B19

Cellular radio data rate

5G SA Sub-6
5G NSA Sub-6
LTE
DC-HSDPA
HSUPA
WCDMA

DL 2.4 Gbps; UL 900 Mbps
DL 3.2 Gbps; UL 550 Mbps
DL 1.6 Gbps; UL 200 Mbps
DL 42 Mbps
UL 5.76 Mbps
DL 384 kbps; UL 384 kbps

SIM

2 x micro SIM

Navigation

GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Requires a passive antenna.

Connectors

4 x QMA for Cellular (or 3 x QMA for Cellular and 1 x QMA for GNSS)

CELLULAR 5G WITH ACTIVE ANTENNA Worldwide coverage + GNSS (active antenna) – RailBox/xV model

Operating frequencies

5G NR SA : n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79
UL 2x 2 MIMO : n415G NR NSA : n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79LTE-FDD
FDD : B1/B2/B3/B4/B5/B7/B8/B12(B17)/B13/B14/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
TDD : B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48
DL 4 x 4 MIMO : B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/B39/B40/B41/B42/B43/B48/B66WCDMA : B1/B2/B3/B4/B5/B6/B8/B1

Cellular radio data rate

5G SA Sub-6
5G NSA Sub-6
LTE
DC-HSDPA
HSUPA
WCDMA

DL 2.1 Gbps; UL 450 Mbps
DL 2.5 Gbps; UL 600/650 Mbps
DL 1 Gbps; UL 200 Mbps
DL 42 Mbps
UL 5.76 Mbps
DL 384 kbps; UL 384 kbps

SIM

2 x micro SIM

Navigation

GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Requires an active antenna.

Connectors

4 x QMA for Cellular and 1 x QMA for GNSS

Xem thêm

Thông số kỹ thuật

Model	ACKSYS RailBox
WiFi	WiFi 6 / WiFi 6E, 802.11ax MIMO 4T4R
Băng tần	2.4 GHz, 5 GHz, 6 GHz (tùy model)
Cellular	4G LTE Cat 12 hoặc 5G, Dual-SIM
Ethernet	2 × 2.5GbE
Chế độ hoạt động	Router / AP / Client / Mesh
ICL	SRCC auto coupling, Ethernet bypass relay (optional)
AP Features	Load balancing, band steering, Hotspot 2.0
Bảo mật	WPA3, Rogue AP detection
Roaming	CBB roaming <0.1% packet loss
Nguồn cấp	24–110 VDC, PoE+, PoE++ 802.3bt Type 3
Nguồn dự phòng	Dual insulated redundant power input
Chứng nhận	EN50155, EN45545
Ứng dụng	Truyền thông onboard, trackside, railway connectivity
