Mô tả sản phẩm

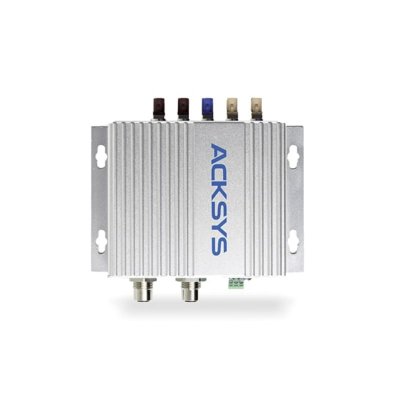

AirWan-M12 là Router WiFi 802.11n và 4G LTE tích hợp định vị GNSS, thiết kế cho ứng dụng giao thông đường bộ và tàu điện (tram).

AirWan-M12 cung cấp giải pháp đơn giản, tin cậy và tối ưu chi phí để kết nối đội phương tiện như xe buýt, tàu điện, xe tải, xe cứu hộ và phương tiện an ninh công cộng. Thiết bị tích hợp giao diện mạng di động (2G/3G/4G LTE), WiFi hai băng tần (2.4/5 GHz), định vị GNSS (GPS, Galileo, GLONASS, Beidou) cùng 2 cổng Fast Ethernet.

Mobility:
AirWan-M12 được trang bị các công nghệ không dây tốc độ cao để truyền dữ liệu hai chiều giữa phương tiện và trung tâm. Trong ứng dụng giao thông công cộng (bus, tram), thiết bị cho phép hợp nhất toàn bộ luồng dữ liệu như SAE, vé điện tử, PIS, CCTV… trên một router duy nhất. Khả năng roaming WiFi (<30 ms) đảm bảo truyền dữ liệu liên tục khi phương tiện di chuyển trong depot. Tính năng chuyển đổi tự động giữa WiFi và 4G/LTE giúp duy trì dịch vụ ổn định khi phương tiện đi vào vận hành. Nhờ GNSS, AirWan-M12 hỗ trợ theo dõi vị trí phương tiện theo thời gian thực. Thiết bị có thiết kế rugged, chống rung và sốc, đạt chứng nhận E-mark ECE R10 và hầu như không cần bảo trì.

Quản trị và giám sát:
Việc quản lý và theo dõi thiết bị có thể thực hiện trực tiếp qua trình duyệt web hoặc thông qua WaveManager – phần mềm quản trị tập trung do ACKSYS cung cấp. Ngoài ra, các tính năng định tuyến và lọc nâng cao giúp triển khai và vận hành đội phương tiện quy mô lớn một cách thuận tiện.

Ethernet interface

2 ports Fast Ethernet 10/100 auto-sensing, Base TX, auto MDI/MDIX, 4-points M12 D-coded Ethernet interface

Cellular interfaces + navigation

1 LTE radio category 4, 3GPP E-UTRA release 11, MIMO DL with Rx diversity
LTE, UMTS/HSPA+, GSM/GPRS/EDGE (worldwide)
Dual Nano SIM
Multi-constellation GNSS (GPS, Galileo, GLONASS, Beidou). Requires an active antenna.

Cellular radio data rate

150 Mbps ↓ & 50 Mbps ↑ (maximum radio data rate)

Cellular operating frequencies

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
LTE-TDD: B38/B39/B40/B41
WCDMA: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8

WiFi interface

1 radio IEEE 802.11a/b/g/n 2T2R, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity)

WiFi radio data rate

802.11a: 6, 9, 12, 18, 24, 36, 48 and 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 and 54 Mbps
802.11n: MCS0-7, 2T2R 2 streams (6.5 to 300 Mbps)

WiFi operating frequencies

ISM : 2.4-2.483 GHz (up to 14 channels)
UNII : 5.15-5.25 GHz (up to 4 channels)
UNII-2 : 5.25-5.35 GHz (up to 4 channels)
UNII-2 ext : 5.470-5.725 GHz (up to 11 channels)
UNII-3 : 5.725-5.825 GHz (up to 4 channels)
Supports DFS and TPC

Output power

WiFi : • 2.4 GHz : up to 20.5 dBm • 5 GHz : up to 18 dBm
LTE / 4G : • GSM : up to 33 dBm

Sensitivity max.

WiFi : • 2.4 GHz : -92 dBm • 5 GHz : -96 dBm
LTE WCDMA B5/B8 : -110.5 dBm

Radio connectors

5 fakra connectors : WiFi (2 x I-coded), LTE (2 x D-coded), GNSS (1 x C-coded) according to ITxPT standard

Security

Firewall, DoS, https, filtrage MAC, WPA2/WAP3-Personal & Enterprise (IEEE 802.1X radius), WEP, tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, isolation of clients in AP mode, Wireless Intrusion Detection System (WIDS)

WiFi modes

AP, client, MESH (IEEE 802.11s), infrastructure, fast roaming (less than 30 ms), WMM QoS

Ethernet networking

Frames filtering, bridging, repeater, STP/RSTP, VLAN, DHCP (server & client), DNS relay

Ethernet routing

Multicast (PIM), IP redundancy (VRRP), static routes, NAT router, router

Administration

http, https, SNMP agent (V1, V2C, V3), WaveManager administration software

LEDs Signaling

Radio: activity and status | Ethernet : link 10/100, activity | Power : on-off | Diagnostic

Power supply

7 to 48 VDC, 3 point Phoenix connector or PoE 802.3af, A/endspan mode compatible

Consumption

9W typical power consumption / Recommended power supply: 12W

Dimensions & weight

Product: compact rugged aluminium enclosure, (147 x 41 x 100 mm), 420 g

Standards and certifications

CE (RED)	Cybersecurity: EN 18031 Security : EN 62368-1, EN62311 CEM : EN301-489 Radio : • WiFi : EN 300 328 [2.4 GHz], EN 301 893 [5GHz, DFS] • LTE : EN 301 908 [-1, -2, -13], EN 301 511, EN 303 413
FCC	Radio : • WiFi : FCC ID Z9W- RMB • LTE : FCC ID 2ATM8EG25G, IC 25391-EG25G
Automotive	CEM : ECE R10 (UTAC E2/ R10) Environmental: • Shock and vibration : EN 61373 • Fire/smoke : UNR118, RoHS, WEEE
Railway	CEM : EN 50155 Environmental: • Shock and vibration : EN 61373 • Fire/smoke : EN45545

Warranty

5 years

Xem thêm

Thông số kỹ thuật

Model	AirWan-M12
Cellular	2G / 3G / 4G LTE, Dual-SIM
WiFi	802.11a/b/g/n dual-band 2.4/5 GHz, roaming <30 ms
GNSS	GPS, Galileo, GLONASS, Beidou
Ethernet	2 × Fast Ethernet (M12 connector)
Connector	M12 & FAKRA, chuẩn ITxPT cho giao thông
Chứng nhận	ECE R10, EN50155, chống rung và sốc
