Thiết kế hệ thống camera giám sát UniFi Protect cho tòa nhà chung cư 20-40 tầng tại Việt Nam

Các dự án chung cư cao tầng hiện nay ngày càng chú trọng đến trải nghiệm cư dân và hiệu quả vận hành, yêu cầu về một hệ thống an ninh tập trung, dễ quản lý và có khả năng mở rộng trở nên quan trọng hơn bao giờ hết. Tuy nhiên, thực tế tại nhiều tòa nhà 20-40 tầng ở Việt Nam, camera giám sát, kiểm soát ra vào, chuông cửa thông minh và các nền tảng quản lý khác vẫn đang hoạt động rời rạc trên nhiều phần mềm khác nhau, gây khó khăn cho công tác giám sát và bảo trì. Với hệ sinh thái UniFi Protect và UniFi Access, Ubiquiti hợp nhất toàn bộ các thành phần an ninh trên một nền tảng quản lý thống nhất. Sau đây, Việt Tuấn sẽ thiết kế hệ thống camera UniFi cho chung cư 20-40 tầng tại Việt Nam phù hợp nhất.

Vấn đề thực tế tại các chung cư Việt Nam

Mô hình triển khai an ninh theo từng gói thầu riêng lẻ đã tồn tại nhiều năm tại các dự án chung cư ở Việt Nam. Trong quá trình xây dựng, hệ thống camera thường được cung cấp bởi một nhà thầu chuyên CCTV với các thương hiệu phổ biến như Hikvision hoặc Dahua Technology, trong khi hệ thống kiểm soát ra vào, thang máy và chuông cửa lại do những đơn vị khác triển khai.

Khi xảy ra sự cố cần tra cứu, nhân viên bảo vệ hoặc ban quản lý phải truy xuất dữ liệu từ nhiều nền tảng khác nhau. Hình ảnh camera, lịch sử quẹt thẻ và thông tin cư dân không được hiển thị trên cùng một giao diện, khiến việc xác minh sự kiện mất nhiều thời gian và phụ thuộc vào thao tác thủ công.

Bên cạnh đó, mô hình đa hệ thống cũng làm tăng chi phí vận hành và bảo trì. Mỗi nền tảng cần thiết bị quản lý, tài khoản quản trị và đơn vị hỗ trợ kỹ thuật riêng, tạo ra gánh nặng đáng kể cho ban quản lý, đặc biệt với các dự án có nhiều block hoặc nhiều tòa nhà trong cùng một khu dân cư.

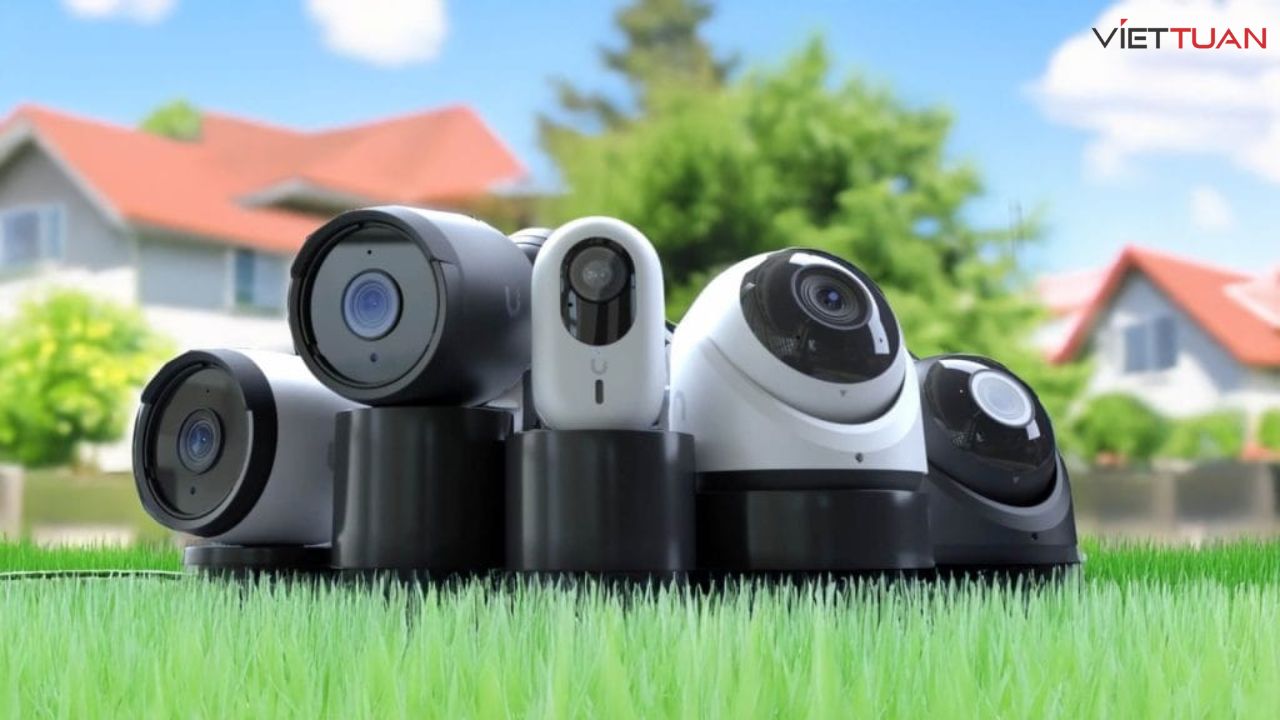

Thiết kế layout camera UniFi Protect cho chung cư 20-40 tầng

Đối với chung cư cao tầng, hệ thống camera nên được chia thành 4 khu vực chính gồm: hành lang căn hộ, sảnh chính và bãi xe, thang máy, cùng các tiện ích ngoài trời. Nguyên tắc thiết kế chung là sử dụng đồng bộ dòng camera UniFi G6 để đảm bảo cùng nền tảng phần cứng, AI on-device và khả năng quản lý tập trung trên UniFi Protect.

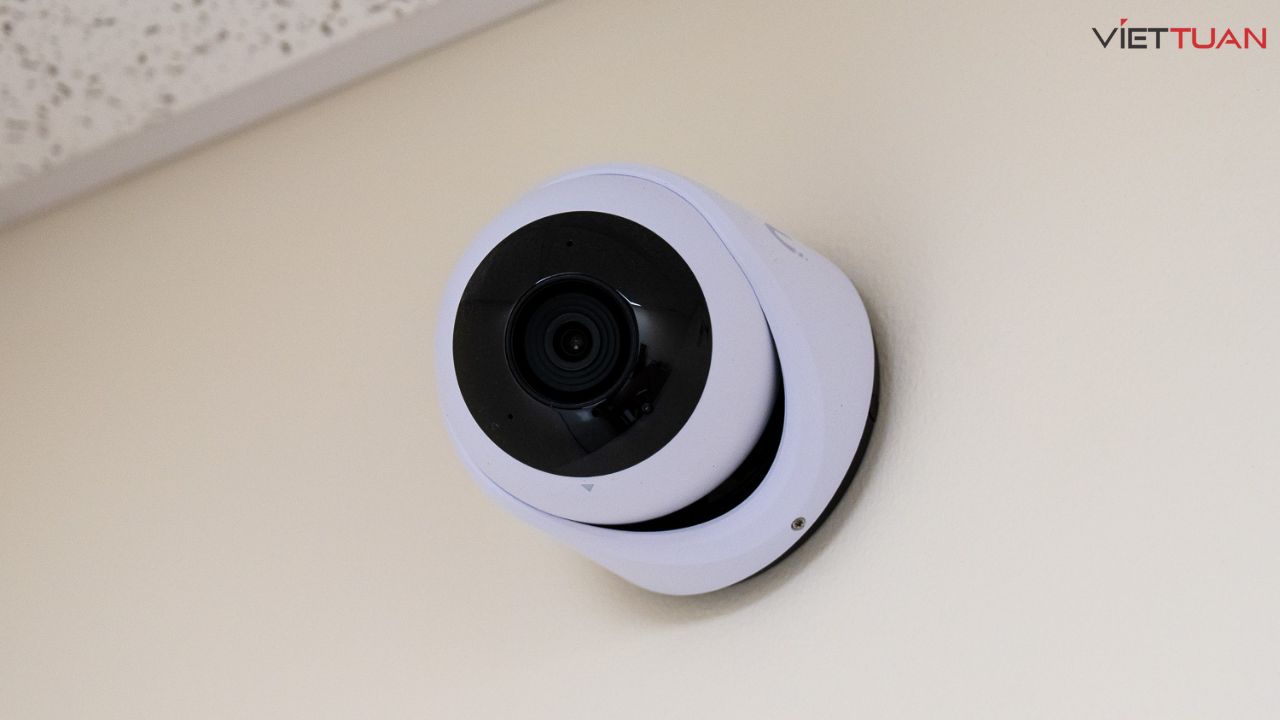

Hành lang căn hộ - G6 Turret

Hành lang căn hộ là khu vực có số lượng camera lớn nhất trong toàn bộ tòa nhà. G6 Turret là lựa chọn phù hợp nhờ thiết kế turret nhỏ gọn, hỗ trợ độ phân giải 4K và khả năng nhận diện AI ngay trên thiết bị. Thiết kế khớp cầu cho phép xoay và tinh chỉnh góc quan sát linh hoạt sau khi lắp đặt, rất hữu ích đối với các hành lang có cấu trúc khác nhau giữa các tầng.

Đối với các hành lang dài trên 25-30m, thường xuất hiện ở những tòa nhà có từ 8-12 căn hộ mỗi tầng, nên bố trí hai camera tại hai đầu hành lang hướng vào nhau hoặc lệch góc để bao quát toàn bộ chiều dài và các khu vực quan trọng như sảnh thang máy hoặc cửa thoát hiểm. Với các hành lang ngắn dưới 20m hoặc thiết kế hành lang trung tâm, một camera đặt ở vị trí giữa hành lang và quan sát dọc theo trục là đủ để đáp ứng nhu cầu giám sát.

Camera hỗ trợ hồng ngoại tầm xa 30m, hoạt động qua PoE tiêu chuẩn nên không yêu cầu PoE+, giúp đơn giản hóa việc tính toán công suất switch khi triển khai cho các tòa nhà từ 20 đến 40 tầng với số lượng camera lớn. Do chỉ đạt chuẩn chống va đập IK04, camera nên được lắp tại các vị trí ít nguy cơ va chạm trực tiếp, tránh những khu vực thường xuyên có xe đẩy hàng hoặc hoạt động vận chuyển thiết bị kỹ thuật.

Đọc thêm: Đánh giá UniFi Protect G6 Turret - Camera giám sát 4K AI lý tưởng cho doanh nghiệp Việt 2026

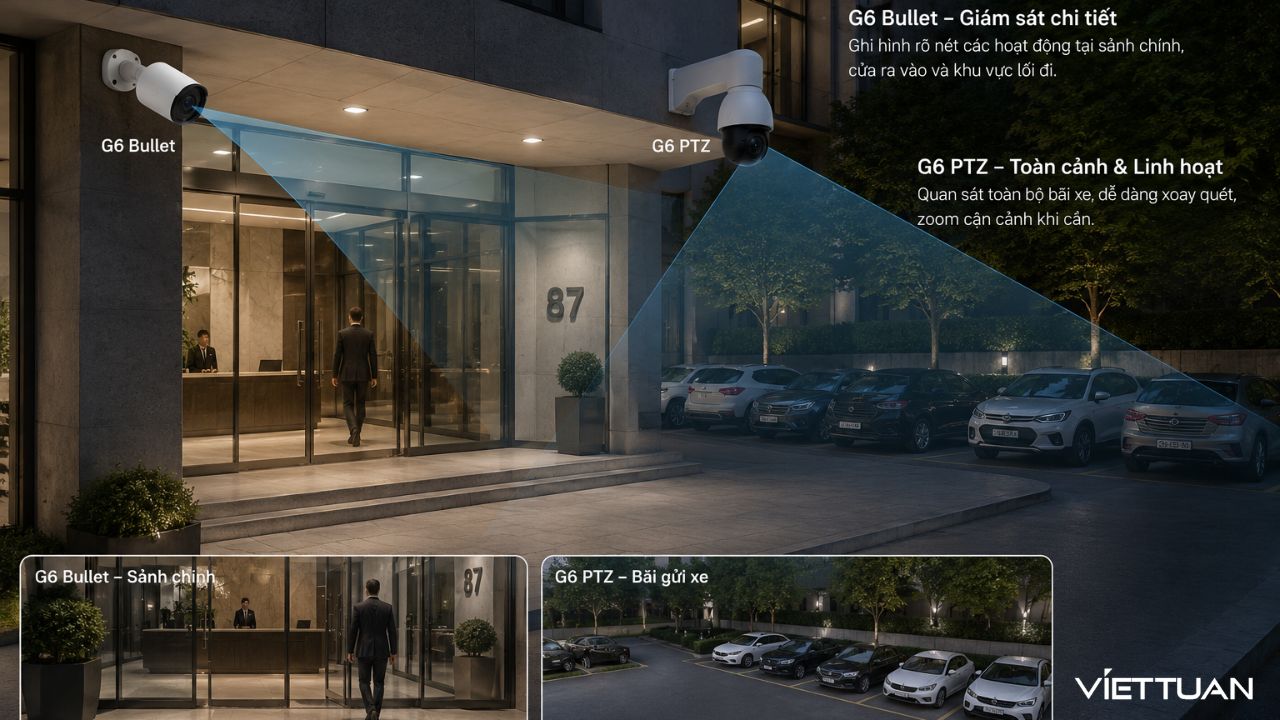

Sảnh chính và bãi gửi xe - G6 Bullet kết hợp G6 PTZ

Sảnh chính là khu vực tập trung lượng lớn cư dân, khách và nhân viên vận hành ra vào mỗi ngày. Đây là nơi cần hình ảnh rõ khuôn mặt ở cả hai chiều di chuyển để phục vụ công tác truy xuất sự cố và đối chiếu với hệ thống kiểm soát ra vào. G6 Bullet phù hợp cho các vị trí cố định như cửa chính, khu vực lễ tân, hành lang dẫn vào thang máy hoặc các lối đi trọng điểm nhờ thiết kế thân dài giúp định hướng góc nhìn chính xác và khả năng hoạt động tốt trong môi trường có trần cao.

Đối với bãi gửi xe, yêu cầu quan trọng nhất là nhận diện biển số xe để đối soát với hệ thống quản lý cư dân hoặc barrier tự động. G6 PTZ là camera có khả năng xoay quét linh hoạt, zoom hybrid 10x và hỗ trợ AI nhận diện biển số xe ngay trên thiết bị. Camera có thể vừa giám sát tổng quan khu vực làn xe, vừa phóng to để ghi nhận biển số khi phương tiện tiếp cận cổng kiểm soát.

Trong các tầng hầm lớn hoặc khu vực có nhiều làn xe ra vào, nên bố trí một G6 PTZ cho mỗi làn chính để phục vụ nhận diện biển số, kết hợp với các camera G6 Bullet lắp dọc các trục giao thông trong hầm nhằm đảm bảo khả năng giám sát toàn cảnh. Khi kết hợp với UniFi Access, hệ thống có thể hỗ trợ đối chiếu biển số xe đăng ký, mở barrier tự động hoặc phát cảnh báo đối với phương tiện lạ.

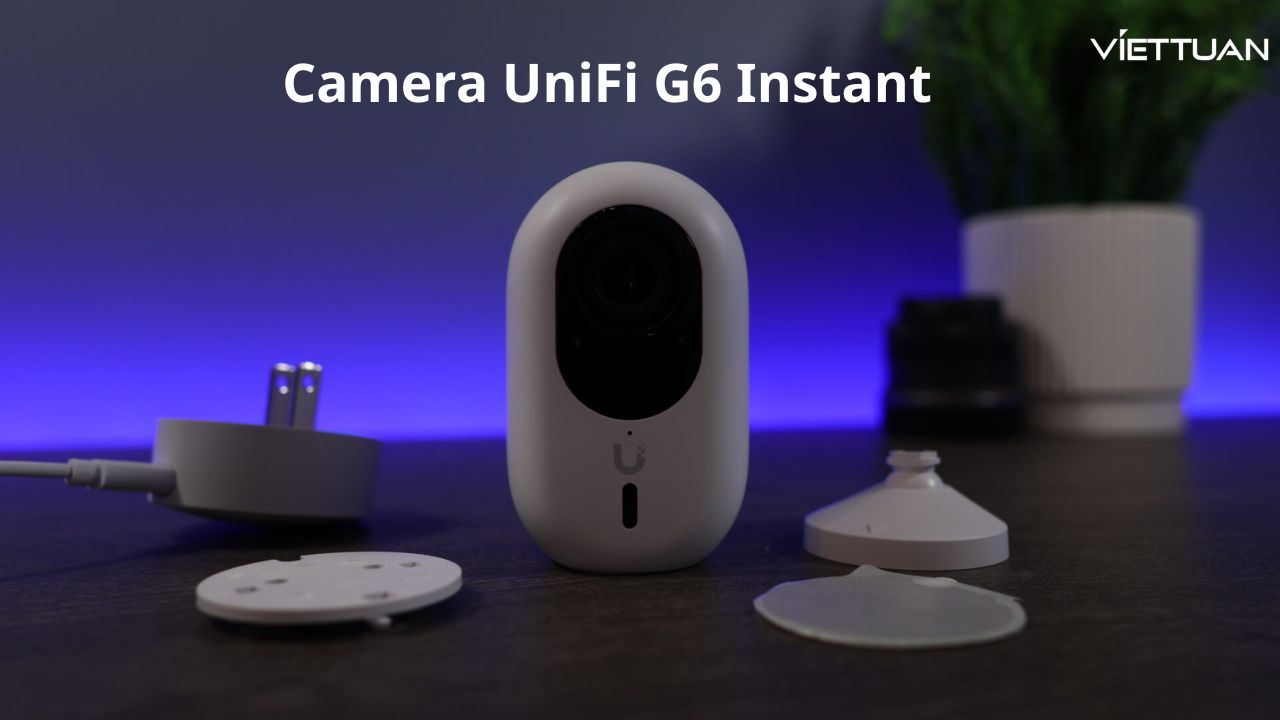

Thang máy - G6 Instant

Thang máy là khu vực đặc biệt do không gian hẹp, khoảng cách quan sát ngắn và triển khai cáp mạng vào cabin thường phức tạp. Trong nhiều dự án cải tạo hoặc các công trình đã hoàn thiện, việc bổ sung cáp PoE cho cabin thang máy có thể phát sinh chi phí đáng kể. Vì vậy, G6 Instant là lựa chọn phù hợp nhờ khả năng kết nối WiFi và vẫn sử dụng cùng nền tảng cảm biến, AI với các camera G6 khác.

Với cabin thang máy, khoảng cách từ camera đến người sử dụng thường chỉ từ 1-3m nên yêu cầu chính là độ rõ khuôn mặt thay vì góc quan sát rộng hoặc tầm hồng ngoại xa. Môi trường ánh sáng trong cabin tương đối ổn định giúp camera duy trì chất lượng hình ảnh tốt trong hầu hết các điều kiện vận hành.

Tuy nhiên, do cabin được bao quanh bởi kết cấu kim loại, tín hiệu WiFi có thể bị suy hao khi di chuyển giữa các tầng. Vì vậy cần khảo sát thực tế để bố trí thiết bị phát Wifi phù hợp tại các tầng kỹ thuật hoặc khu vực giếng thang. Đối với các dự án xây mới hoặc các thang máy có lưu lượng sử dụng cao, chủ đầu tư nên cân nhắc triển khai cáp mạng thông qua cáp di động để sử dụng camera có dây, đảm bảo độ ổn định tối đa cho quá trình ghi hình liên tục.

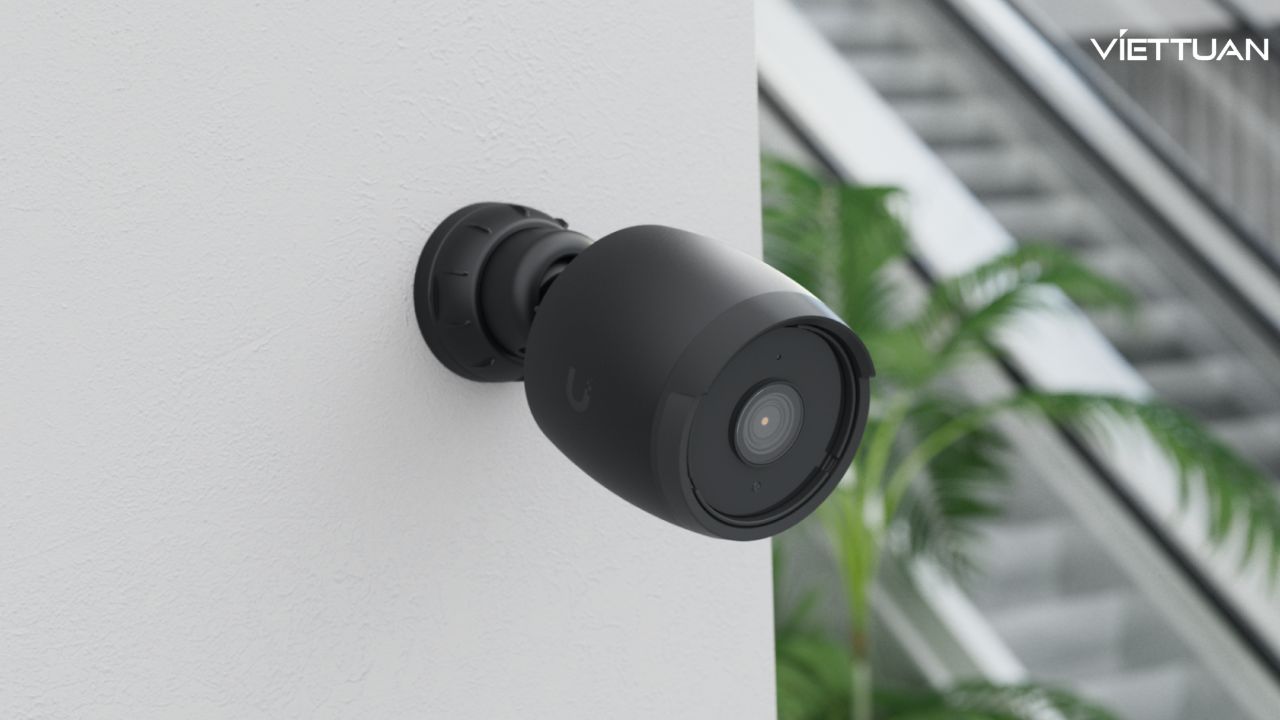

Hồ bơi, sân chơi và khu vực outdoor - G6 Bullet

Các khu vực tiện ích ngoài trời như hồ bơi, sân chơi trẻ em, khuôn viên cảnh quan, vườn trên mái hoặc khu BBQ thường phải hoạt động liên tục trong điều kiện nắng nóng, độ ẩm cao và mưa lớn. Do đó camera cần đáp ứng yêu cầu chống bụi, chống nước và duy trì hiệu suất ổn định trong thời gian dài.

G6 Bullet là lựa chọn phù hợp cho các khu vực này nhờ thiết kế thân camera chắc chắn, chuẩn bảo vệ IP66 và khả năng điều chỉnh góc quan sát linh hoạt. Camera có thể được lắp đặt trên cột, tường hoặc mái che để bao quát các không gian mở có diện tích lớn.

Tại hồ bơi, camera nên được bố trí ở các vị trí cao nhằm quan sát toàn bộ mặt nước và khu vực ghế nghỉ xung quanh. Với sân chơi trẻ em, ngoài camera quan sát tổng thể, có thể bổ sung thêm các góc nhìn tập trung vào khu vực thiết bị vui chơi chính để hỗ trợ xử lý sự cố khi cần thiết.

Đối với các khu vực tiện ích nằm xa phòng kỹ thuật như sân thượng hoặc khu cảnh quan riêng biệt, UniFi Device Bridging có thể được sử dụng để kết nối camera không dây thay cho việc kéo cáp mạng khoảng cách dài, giúp tiết kiệm chi phí triển khai mà vẫn đảm bảo khả năng quản lý tập trung trên UniFi Protect.

Mô hình tham khảo cho tòa nhà 30 tầng

Tổng số thiết bị dự kiến

Giải pháp lưu trữ dữ liệu cho hệ thống camera tòa nhà chung cư 20-40 tầng tại Việt Nam

Đối với chung cư 20-40 tầng, việc lựa chọn NVR không chỉ dựa trên số camera mà còn phụ thuộc vào thời gian lưu trữ yêu cầu, độ phân giải ghi hình và khả năng mở rộng trong tương lai. Khác với nhiều nền tảng VMS truyền thống, UniFi Protect không tính phí license theo số lượng camera, vì vậy chi phí đầu tư chủ yếu tập trung vào thiết bị NVR và hệ thống ổ cứng lưu trữ.

UNVR Pro cho chung cư đơn lẻ 20-40 tầng

Đối với một tòa chung cư độc lập từ 20-40 tầng, số lượng camera thường dao động từ 80 đến 200 thiết bị tùy mật độ căn hộ và số lượng tiện ích. Trong trường hợp này, UNVR Pro phù hợp hơn với khả năng mở rộng lưu trữ lớn hơn và hiệu năng xử lý cao hơn so với UNVR tiêu chuẩn.

UNVR Pro là thiết bị ghi hình rackmount 2U hỗ trợ 7 khay ổ cứng 2.5 inch hoặc 3.5 inch, được thiết kế cho các hệ thống camera quy mô vừa và lớn. Thiết bị hỗ trợ kết nối uplink 10GbE, cho phép xử lý đồng thời lượng lớn luồng video 4K từ các camera G6 mà không tạo ra điểm nghẽn tại hệ thống lưu trữ trung tâm.

Trong thực tế, UNVR Pro phù hợp với các dự án có từ 60-150 camera bao gồm hành lang, sảnh, tầng hầm, thang máy và khu vực tiện ích. Đây cũng là lựa chọn nên ưu tiên khi chủ đầu tư yêu cầu lưu trữ từ 60 ngày trở lên hoặc có kế hoạch mở rộng hệ thống camera trong tương lai.

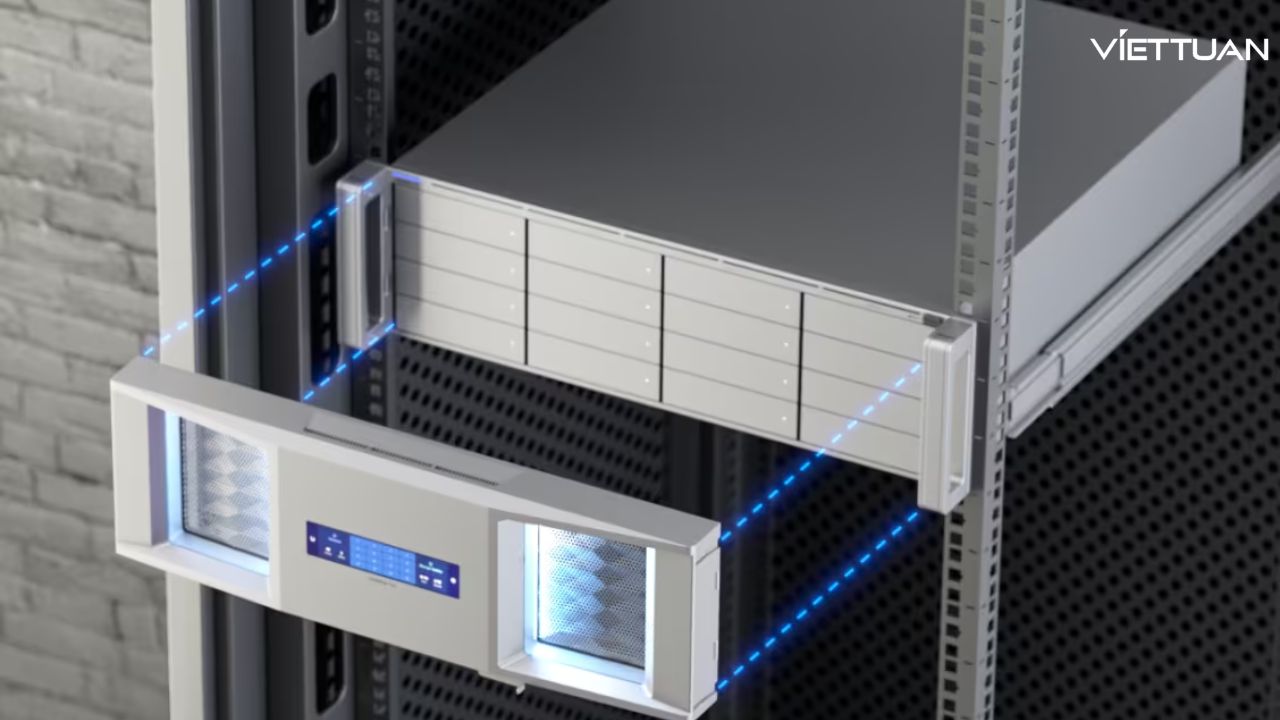

Enterprise NVR cho khu phức hợp nhiều tòa

Đối với các khu đô thị hoặc dự án gồm nhiều tòa tháp sử dụng chung trung tâm giám sát, số lượng camera có thể vượt quá 300-500 thiết bị thì nên lựa chọn Enterprise NVR.

Enterprise NVR sử dụng thiết kế rack 3U với 16 khay ổ cứng, hỗ trợ RAID 5, RAID 6 và RAID 10. Thiết bị có thể phục vụ đồng thời hàng trăm camera độ phân giải Full HD, 2K hoặc hàng chục camera 4K trên cùng một hệ thống.

Mô hình triển khai phổ biến là đặt ENVR tại phòng server trung tâm hoặc phòng kỹ thuật chính của khu đô thị, sau đó kết nối quang tới từng tòa thông qua hệ thống switch aggregation.

Đối với các dự án nhiều tòa, nên tổ chức camera theo từng tòa nhà hoặc khu vực chức năng để dễ dàng phân quyền truy cập cho đội bảo vệ tại mỗi vị trí, đồng thời vẫn đảm bảo ban quản lý trung tâm có quyền giám sát toàn bộ hệ thống.

Tính toán thời gian lưu trữ 30, 60 và 90 ngày

Dung lượng lưu trữ phụ thuộc trực tiếp vào ba yếu tố chính: Số lượng camera, độ phân giải ghi hình và thời gian lưu trữ yêu cầu.

Trong các dự án chung cư tại Việt Nam, thời gian lưu trữ phổ biến thường ở mức 30, 60 hoặc 90 ngày tùy theo yêu cầu của chủ đầu tư hoặc cơ quan quản lý địa phương.

Không phải mọi camera đều cần ghi hình ở độ phân giải tối đa. Để tối ưu dung lượng lưu trữ, nên phân loại theo từng khu vực:

• 4K: Cổng ra vào, sảnh chính, khu vực nhận diện khuôn mặt hoặc biển số xe.
• 2K: Hành lang căn hộ, sân chơi, hồ bơi và khu tiện ích.
• Full HD: Các vị trí phụ hoặc khu vực ít yêu cầu chi tiết hình ảnh.

Với một tòa nhà khoảng 30 tầng sử dụng từ 120-150 camera hỗn hợp 4K và 2K, thời gian lưu trữ 60 ngày thường yêu cầu từ 60TB đến hơn 100TB dung lượng khả dụng tùy tỷ lệ camera 4K và chế độ ghi hình. Đây là lý do các hệ thống chung cư quy mô lớn thường sử dụng UNVR Pro kết hợp nhiều ổ cứng surveillance-grade dung lượng lớn thay vì các ổ cứng desktop thông thường.

RAID và khả năng dự phòng dữ liệu

Khi tính toán dung lượng lưu trữ, cần tính thêm phần dung lượng dành cho RAID nhằm đảm bảo an toàn dữ liệu khi ổ cứng gặp sự cố.

RAID 5 là lựa chọn phổ biến nhất vì cân bằng giữa dung lượng sử dụng và khả năng chịu lỗi. Tuy nhiên đối với các hệ thống có nhiều camera 4K hoạt động liên tục, RAID 10 thường được ưu tiên hơn nhờ tốc độ đọc ghi cao và thời gian phục hồi nhanh hơn khi xảy ra lỗi ổ đĩa.

Mặc dù RAID 10 làm giảm khoảng 50% dung lượng lưu trữ thực tế nhưng vẫn là lựa chọn phù hợp cho các hệ thống camera quan trọng như chung cư cao tầng có dữ liệu giám sát có giá trị pháp lý và cần được bảo vệ liên tục.

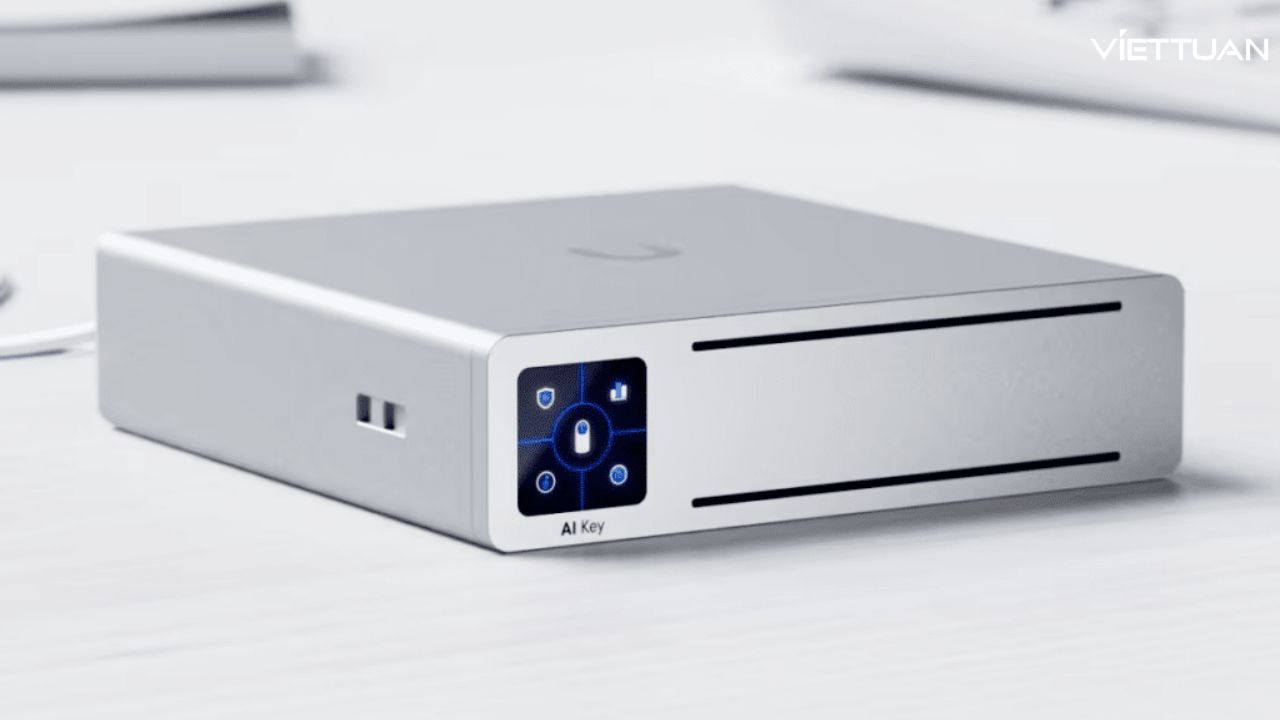

Tăng cường AI bằng UniFi AI Key

Camera UniFi G6 có khả năng xử lý AI trực tiếp trên camera. Các tác vụ như phát hiện người, phương tiện, khuôn mặt hoặc biển số được xử lý ngay tại thiết bị trước khi gửi metadata về NVR, giúp giảm tải đáng kể cho hệ thống ghi hình trung tâm.

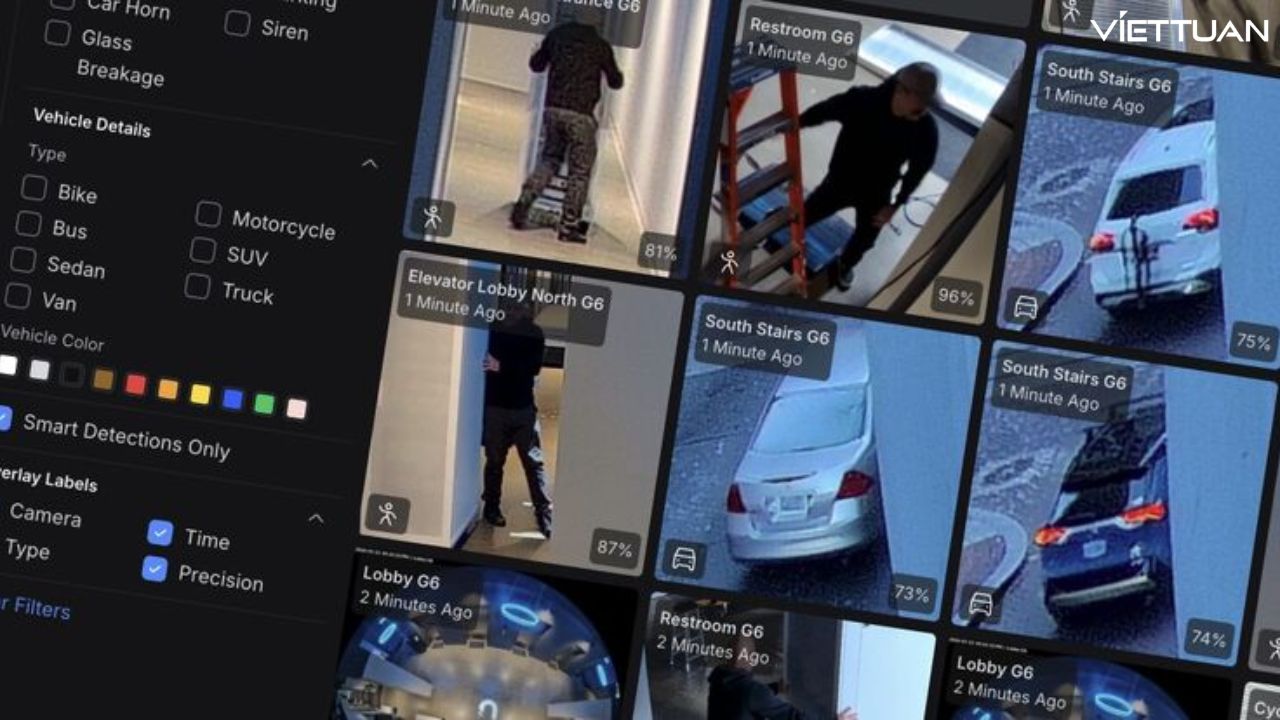

AI Key giúp mở rộng khả năng phân tích dữ liệu video trên toàn hệ thống, hỗ trợ các tác vụ như tìm kiếm theo màu sắc trang phục, theo đặc điểm đối tượng hoặc theo hành trình di chuyển giữa nhiều camera khác nhau. Thay vì phải xem lại hàng giờ video từ nhiều vị trí, đội vận hành có thể nhanh chóng truy xuất các sự kiện liên quan chỉ trong vài phút.

Tham khảo: Đánh giá Unifi Protect và hướng dẫn thiết lập đơn giản nhất

Tích hợp BMS và phân quyền người dùng cho ban quản lý, bảo vệ và cư dân

UniFi Protect và UniFi Access hỗ trợ mô hình phân quyền theo vai trò (RBAC), giúp mỗi người chỉ được truy cập đúng chức năng và khu vực liên quan đến công việc của mình.

Phân quyền theo vai trò (RBAC)

Ban quản lý là nhóm có quyền cao nhất trong hệ thống, có thể xem toàn bộ camera, quản lý thiết bị, cấu hình hệ thống, phân quyền người dùng và truy xuất lịch sử hoạt động trên toàn bộ tòa nhà.

Đội bảo vệ được cấp quyền theo phạm vi phụ trách. Ví dụ bảo vệ sảnh có thể xem camera sảnh, bãi xe và các lối ra vào chính, trong khi bảo vệ tuần tra chỉ được xem camera tại khu vực mình quản lý.

Đối với nhân viên kỹ thuật, quyền truy cập thường giới hạn ở các khu vực như phòng điện, phòng máy, phòng kỹ thuật hoặc hệ thống cơ điện. Quyền này có thể được cấp theo lịch làm việc hoặc thời gian bảo trì cụ thể.

Cư dân không nên được cấp quyền truy cập trực tiếp vào giao diện UniFi Protect hoặc UniFi Access. Thay vào đó, họ chỉ sử dụng ứng dụng dành cho người dùng cuối để thực hiện các chức năng liên quan đến căn hộ của mình như nhận cuộc gọi intercom, mở cửa từ xa hoặc quản lý thẻ ra vào của các thành viên trong gia đình.

Tích hợp với hệ thống BMS

Đối với các dự án chung cư cao cấp hoặc smart building, UniFi Protect và UniFi Access có thể tích hợp với hệ thống quản lý tòa nhà (BMS) thông qua API hoặc nền tảng trung gian. Mục tiêu của việc tích hợp là đưa toàn bộ sự kiện an ninh và vận hành về một trung tâm giám sát duy nhất. Ví dụ:

• Cảnh báo camera mất kết nối.
• Cảnh báo cửa bị mở trái phép.
• Sự kiện mở cửa ngoài giờ quy định.
• Báo cháy từ hệ thống PCCC.
• Sự cố điện hoặc máy phát điện.

Khi các sự kiện này được tập trung về BMS, đội vận hành có thể theo dõi toàn bộ trạng thái của tòa nhà trên một giao diện duy nhất thay vì phải chuyển đổi giữa nhiều hệ thống khác nhau.

Trong thực tế, UniFi không phải là hệ thống BMS chuyên dụng nên việc tích hợp cần được tính toán ngay từ giai đoạn thiết kế. Đơn vị triển khai cần xác định rõ phương thức kết nối giữa UniFi và hệ thống BMS hiện hữu để đảm bảo dữ liệu được đồng bộ chính xác và ổn định.

Quản lý tập trung nhiều tòa nhà

Đối với các khu đô thị hoặc đơn vị quản lý vận hành nhiều chung cư cùng lúc, khả năng quản lý đa site của UniFi giúp đơn giản hóa đáng kể công tác giám sát.

Quản trị viên có thể đăng nhập một lần để theo dõi trạng thái của tất cả các tòa nhà đang quản lý, bao gồm camera, hệ thống access control, dung lượng lưu trữ và các cảnh báo quan trọng.

Hiệu quả đầu tư khi sử dụng nền tảng UniFi hợp nhất

Đối với các dự án chung cư mới hoặc nâng cấp hệ thống an ninh, UniFi mang lại lợi thế khi hợp nhất camera, access control và intercom trên cùng một nền tảng thay vì triển khai ba hệ thống riêng biệt.

• Không phát sinh phí license theo camera: Khác với nhiều hệ thống VMS truyền thống, UniFi Protect không thu phí license theo số lượng camera hoặc tính năng AI. Sau khi đầu tư phần cứng, chủ đầu tư không phải trả thêm phí thuê bao hàng năm cho việc sử dụng hệ thống.
• Đơn giản hóa công tác quản trị: Khi camera, access control và intercom cùng nằm trên một nền tảng, đội ngũ bảo vệ và ban quản lý chỉ cần làm quen với một giao diện duy nhất, giảm thời gian đào tạo nhân viên mới, hạn chế sai sót trong quá trình vận hành và rút ngắn thời gian xử lý sự cố.
• Đồng bộ hạ tầng mạng và an ninh: Ngoài Protect và Access, hệ sinh thái UniFi còn bao gồm switch, gateway và Wifi có thể được quản lý từ cùng một bộ điều khiển. Ví dụ khi một camera mất kết nối, kỹ thuật viên có thể kiểm tra ngay switch PoE đang cấp nguồn, trạng thái cổng mạng và lịch sử kết nối mà không cần sử dụng nhiều phần mềm khác nhau.

Tư vấn thiết kế UniFi Protect cho chung cư và smart building

Mỗi dự án chung cư có đặc thù khác nhau về số tầng, số lượng căn hộ, quy mô bãi xe, yêu cầu lưu trữ và mức độ tích hợp với BMS. Vì vậy, việc lựa chọn camera, NVR, hệ thống Access và phương án lưu trữ cần được tính toán theo nhu cầu thực tế của từng dự án.

Nếu quý khách đang tìm giải pháp triển khai UniFi Protect, UniFi Access hoặc hệ thống an ninh tổng thể cho chung cư, khu căn hộ hoặc smart building, hãy liên hệ Việt Tuấn để được khảo sát, tư vấn và thiết kế giải pháp phù hợp với quy mô vận hành thực tế của công trình.
