Trong lĩnh vực cáp mạng và cấp nguồn thiết bị, công nghệ Power over Ethernet (PoE) đã được ứng dụng rộng rãi nhờ khả năng truyền cả dữ liệu và nguồn điện qua một cáp Ethernet duy nhất. Trong môi trường công nghiệp, các thiết bị chuyển mạch công nghiệp là những thiết bị mạng quan trọng được thiết kế để hoạt động trong điều kiện khắc nghiệt. Chúng thường được kết hợp với công nghệ PoE để trở thành switch PoE công nghiệp. Vì vậy doanh nghiệp phải biết được giới hạn khoảng cách của thiết bị chuyển mạch PoE và cách tối ưu hóa việc triển khai xung quanh giới hạn đó. Vậy Switch PoE có thể cấp điện xa bao nhiêu mét? Hãy cùng Việt Tuấn tìm hiểu chi tiết dưới đây nhé!

Khoảng cách tối đa cho phép của switch PoE là bao nhiêu?

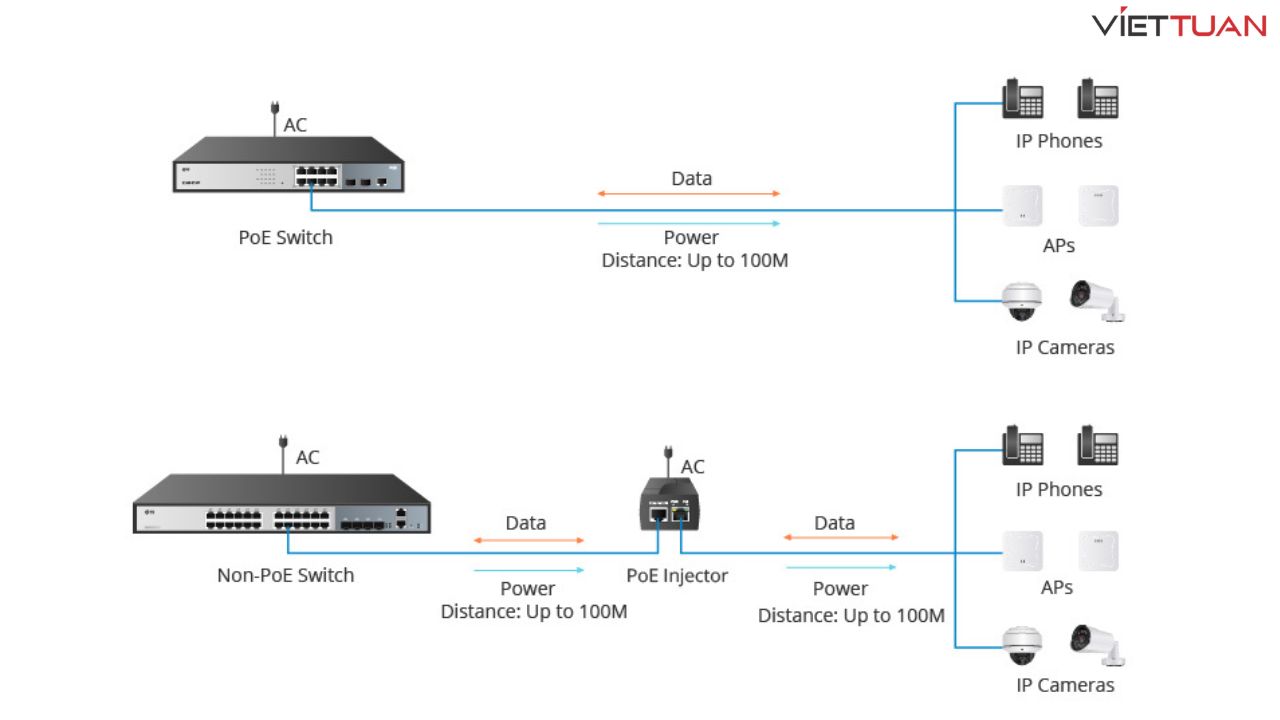

Trong công nghệ PoE, kết nối Ethernet giữa thiết bị cấp nguồn (PSE - Power Sourcing Equipment) và thiết bị nhận nguồn (PD - Powered Device) được quy định với giới hạn khoảng cách tối đa là 100 mét (328 feet). Đây là giới hạn được xác định theo các tiêu chuẩn Ethernet của IEEE dành cho công nghệ PoE, bao gồm IEEE 802.3af, IEEE 802.3at và IEEE 802.3bt. Giới hạn khoảng cách này áp dụng cho tất cả các chuẩn PoE cũng như các loại cáp Ethernet phổ biến hiện nay.

Khi chiều dài cáp Ethernet vượt quá giới hạn truyền dẫn của PoE, hệ thống có thể gặp phải nhiều vấn đề như suy hao tín hiệu, sụt áp nguồn và giảm chất lượng truyền dữ liệu. Do đó, ảnh hưởng trực tiếp đến khả năng cấp nguồn và kết nối mạng của thiết bị đầu cuối, dẫn đến tình trạng hoạt động không ổn định, mất kết nối hoặc thậm chí thiết bị không thể khởi động.

Tham khảo thêm bài viết: Switch PoE là gì? 5 Lợi ích và ứng dụng của switch PoE

Các chuẩn PoE và giới hạn khoảng cách của Switch PoE

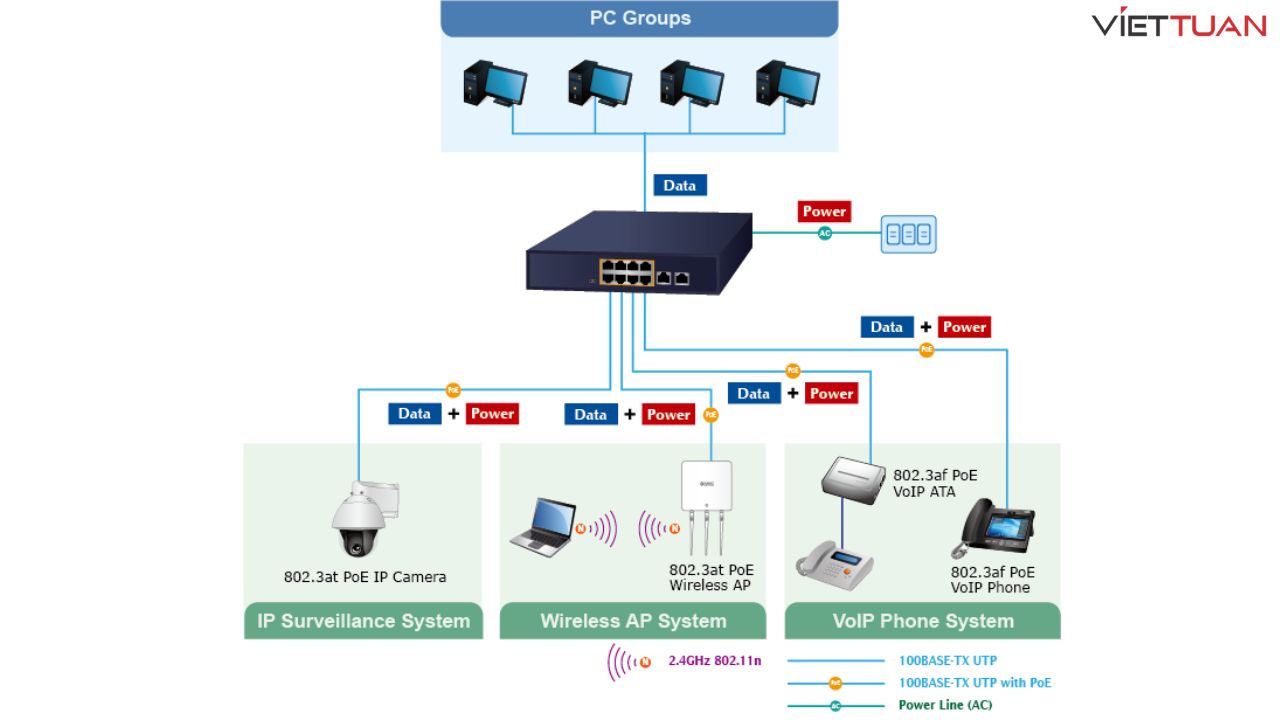

Hiện nay có nhiều chuẩn PoE khác nhau và mỗi chuẩn đều đóng vai trò quan trọng trong việc xác định khả năng cấp nguồn cũng như giới hạn khoảng cách của PoE switch. Các tiêu chuẩn này quy định mức công suất truyền tải tối đa và hiệu suất truyền dẫn mà hệ thống có thể đạt được.

IEEE 802.3af (PoE)

IEEE 802.3af là chuẩn PoE cơ bản, hỗ trợ công suất tối đa 15.4W cho mỗi cổng. Với chuẩn này, khoảng cách truyền tải Power over Ethernet tối đa vẫn là 100 mét. Giới hạn này được xây dựng dựa trên tiêu chuẩn vật lý của Ethernet, vì vậy nó tương tự giới hạn của hệ thống cáp mạng Ethernet truyền thống.

IEEE 802.3at (PoE+)

Chuẩn IEEE 802.3at, hay còn gọi là PoE+, nâng công suất cấp nguồn lên tối đa 30W mỗi cổng để đáp ứng các thiết bị tiêu thụ điện năng cao hơn như camera PTZ, Access Point WiFi hiệu suất cao hoặc màn hình IP. Tuy nhiên, dù công suất tăng lên, giới hạn khoảng cách của PoE switch vẫn giữ nguyên ở mức 100 mét do giới hạn truyền tín hiệu của lớp vật lý Ethernet không thay đổi.

IEEE 802.3bt (PoE++)

IEEE 802.3bt là chuẩn PoE thế hệ mới với hai cấp:

• Type 3: Hỗ trợ công suất lên đến 60W
• Type 4: Hỗ trợ công suất lên đến 90-100W

Chuẩn này được thiết kế cho các thiết bị công suất lớn như hệ thống chiếu sáng LED, màn hình quảng cáo kỹ thuật số, Thin Client hoặc thiết bị tự động hóa công nghiệp. Tuy nhiên, dù khả năng cấp nguồn mạnh hơn đáng kể, khoảng cách truyền Power over Ethernet tối đa vẫn bị giới hạn ở 100 mét do phụ thuộc vào giới hạn vật lý cố hữu của cáp Ethernet.

Các yếu tố ảnh hưởng đến giới hạn khoảng cách của PoE Switch

Mặc dù tiêu chuẩn PoE quy định khoảng cách truyền tải tối đa là 100 mét, nhưng trong thực tế triển khai, giới hạn này có thể bị giảm do nhiều yếu tố khác nhau. Việc hiểu rõ các yếu tố ảnh hưởng sẽ giúp tối ưu hệ thống mạng PoE và đảm bảo thiết bị hoạt động ổn định.

Chất lượng cáp mạng

Chất lượng cáp Ethernet đóng vai trò rất quan trọng trong việc duy trì khoảng cách hoạt động tối đa của PoE switch. Các loại cáp chất lượng cao như Cat6 hoặc Cat6A với điện trở thấp sẽ giúp giảm suy hao tín hiệu và hạn chế sụt áp trong quá trình truyền tải điện năng.

Ngược lại, nếu sử dụng cáp chất lượng thấp hoặc dây dẫn có tiết diện nhỏ như 26AWG, điện trở sẽ tăng lên đáng kể. Điều này khiến khoảng cách Power over Ethernet thực tế bị rút ngắn và có thể dẫn đến tình trạng thiết bị hoạt động không ổn định, chập chờn hoặc mất nguồn.

Điều kiện môi trường

Các yếu tố môi trường như nhiệt độ cao, độ ẩm lớn hoặc nhiễu điện từ mạnh (EMI) đều có thể ảnh hưởng tiêu cực đến hiệu suất của cáp mạng và thiết bị PoE. Trong môi trường công nghiệp hoặc ngoài trời, các điều kiện khắc nghiệt này có thể làm suy giảm chất lượng tín hiệu và giảm giới hạn khoảng cách thực tế của PoE switch.

Đặc biệt trong nhà máy, khu công nghiệp hoặc hệ thống giao thông thông minh có nhiều động cơ điện và thiết bị công suất lớn, nhiễu điện từ có thể gây mất ổn định đường truyền nếu không sử dụng cáp chống nhiễu và switch công nghiệp chuyên dụng.

Công suất tiêu thụ của thiết bị

Mức tiêu thụ điện năng của thiết bị đầu cuối cũng ảnh hưởng trực tiếp đến khoảng cách hoạt động của PoE. Các thiết bị công suất cao sẽ cần dòng điện lớn hơn, dẫn đến hiện tượng sụt áp mạnh hơn khi truyền tải qua cáp dài.

Vì vậy, khoảng cách Power over Ethernet thực tế sẽ giảm xuống khi cấp nguồn cho các thiết bị tiêu thụ điện năng lớn. Ví dụ:

• Một hệ thống kiểm soát cửa ra vào công suất thấp có thể hoạt động ổn định ở khoảng cách 100 mét.
• Trong khi đó, camera PTZ công suất khoảng 25W có thể chỉ hoạt động ổn định ở khoảng cách khoảng 60 mét nếu sử dụng cáp mạng thông thường.

Switch PoE có thể cấp nguồn xa hơn 100 mét không?

Có, switch PoE hoàn toàn có thể cấp nguồn xa hơn 100 mét, nhưng thường phải dùng các công nghệ hỗ trợ như Extend Mode, PoE Extender hoặc kết hợp cáp quang. Một số switch PoE hiện nay cho phép kéo xa tới 200-300m cho camera IP, tuy nhiên tốc độ mạng thường giảm xuống còn 10Mbps và hiệu quả còn phụ thuộc vào chất lượng cáp, công suất thiết bị và mức sụt áp thực tế.

Cách mở rộng giới hạn khoảng cách của bộ chuyển mạch PoE

Khi hệ thống yêu cầu khoảng cách truyền tải vượt quá giới hạn tiêu chuẩn 100 mét của PoE, có nhiều giải pháp thực tế giúp mở rộng khoảng cách mà vẫn đảm bảo khả năng cấp nguồn và truyền dữ liệu ổn định.

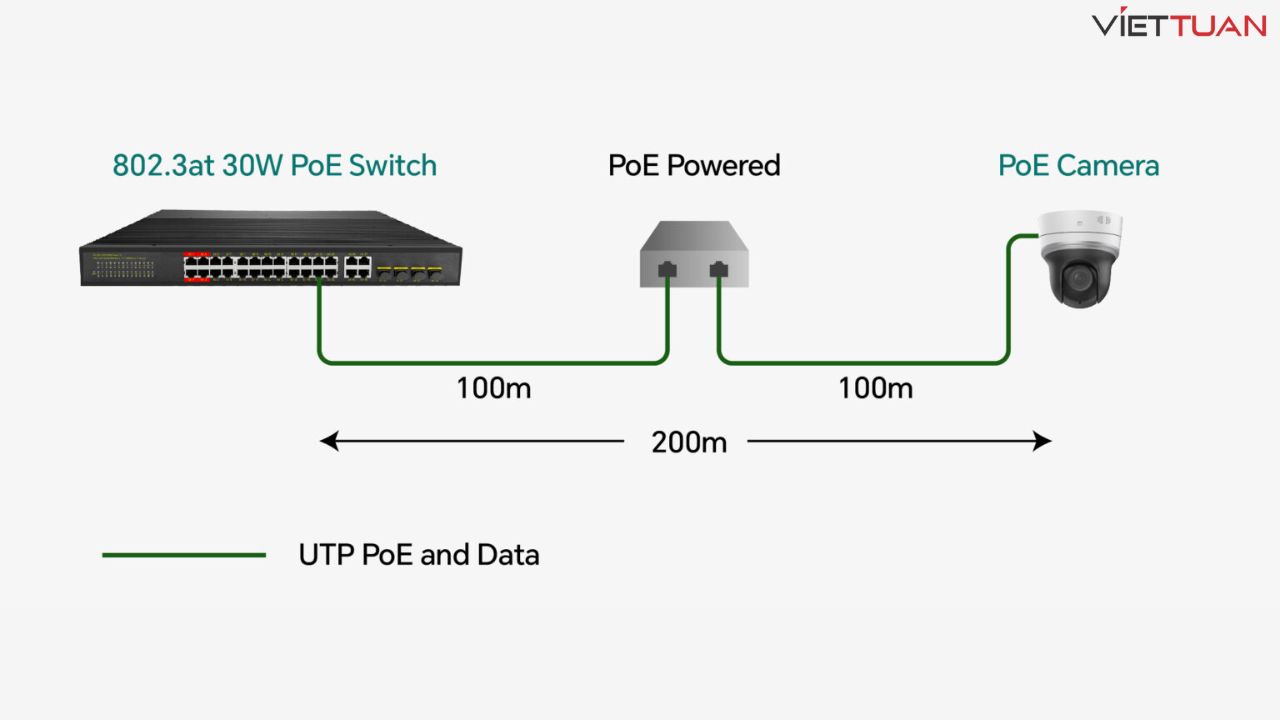

Sử dụng Extender PoE

Extender PoE là một trong những giải pháp phổ biến nhất để mở rộng khoảng cách truyền dẫn của PoE. Thiết bị này hoạt động bằng cách nhận tín hiệu và nguồn điện từ PoE switch, sau đó xử lý và khuếch đại trước khi tiếp tục truyền đến thiết bị đầu cuối.

Mỗi PoE extender thường có thể mở rộng thêm khoảng 100 mét, giúp khoảng cách cấp nguồn lên tới 200m, 300m. Do đó, hệ thống có thể triển khai camera IP, Access Point hoặc thiết bị IoT ở khoảng cách xa hơn đáng kể so với giới hạn Ethernet tiêu chuẩn.

Tuy nhiên, không nên sử dụng quá nhiều extender nối tiếp nhau vì điều này có thể làm suy giảm độ ổn định tín hiệu, tăng độ trễ và ảnh hưởng đến khả năng cấp nguồn của toàn hệ thống.

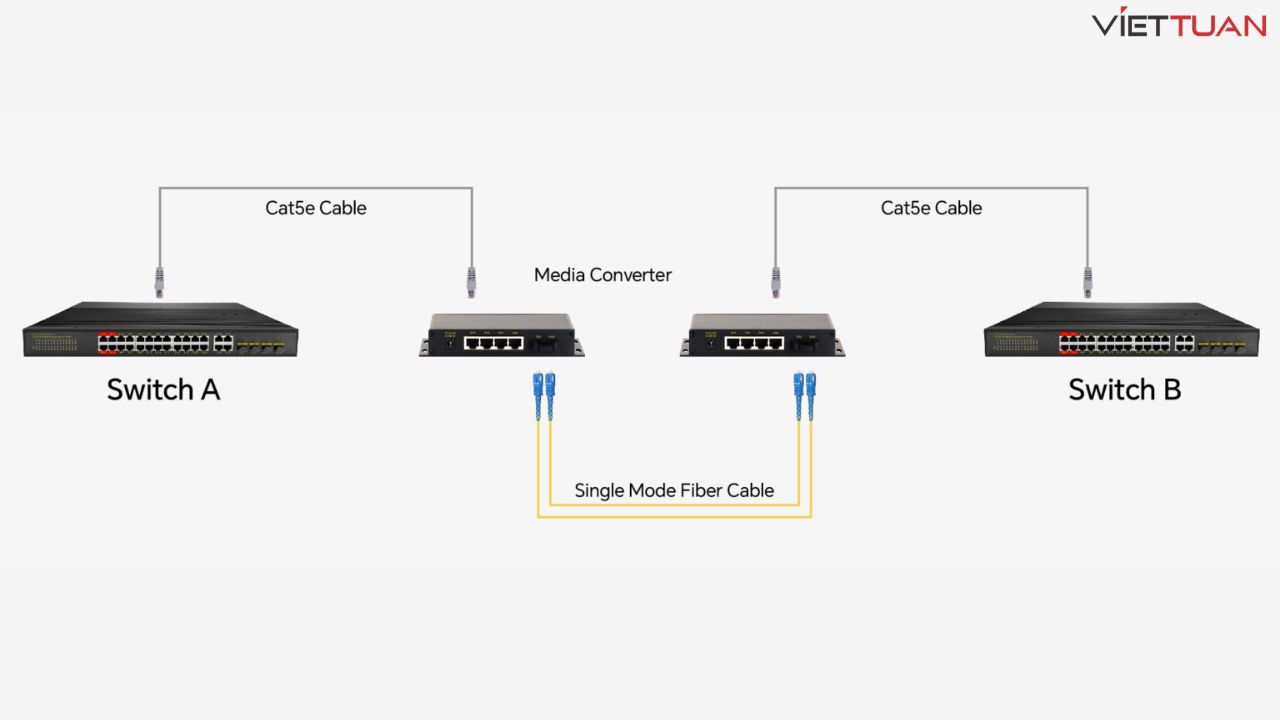

Sử dụng bộ chuyển đổi quang (Fiber Media Converter)

Kết hợp truyền dẫn cáp quang với PoE switch là giải pháp hiệu quả nhất cho các hệ thống cần khoảng cách truyền tải rất xa. Cáp quang có đặc tính suy hao tín hiệu cực thấp nên có thể truyền dữ liệu ổn định trong phạm vi hàng kilomet.

Trong mô hình này:

• Tín hiệu từ PoE switch sẽ được chuyển đổi thành tín hiệu quang thông qua fiber media converter.
• Tín hiệu quang được truyền qua cáp quang đến đầu nhận.
• Tại điểm cuối, một media converter khác sẽ chuyển tín hiệu quang trở lại thành tín hiệu điện để kết nối với PoE switch hoặc thiết bị PoE.

Giải pháp này đặc biệt phù hợp cho:

• Nhà máy diện tích lớn
• Hệ thống camera giám sát ngoài trời
• Khu công nghiệp
• Hệ thống giao thông thông minh
• Mạng campus hoặc kho bãi quy mô lớn

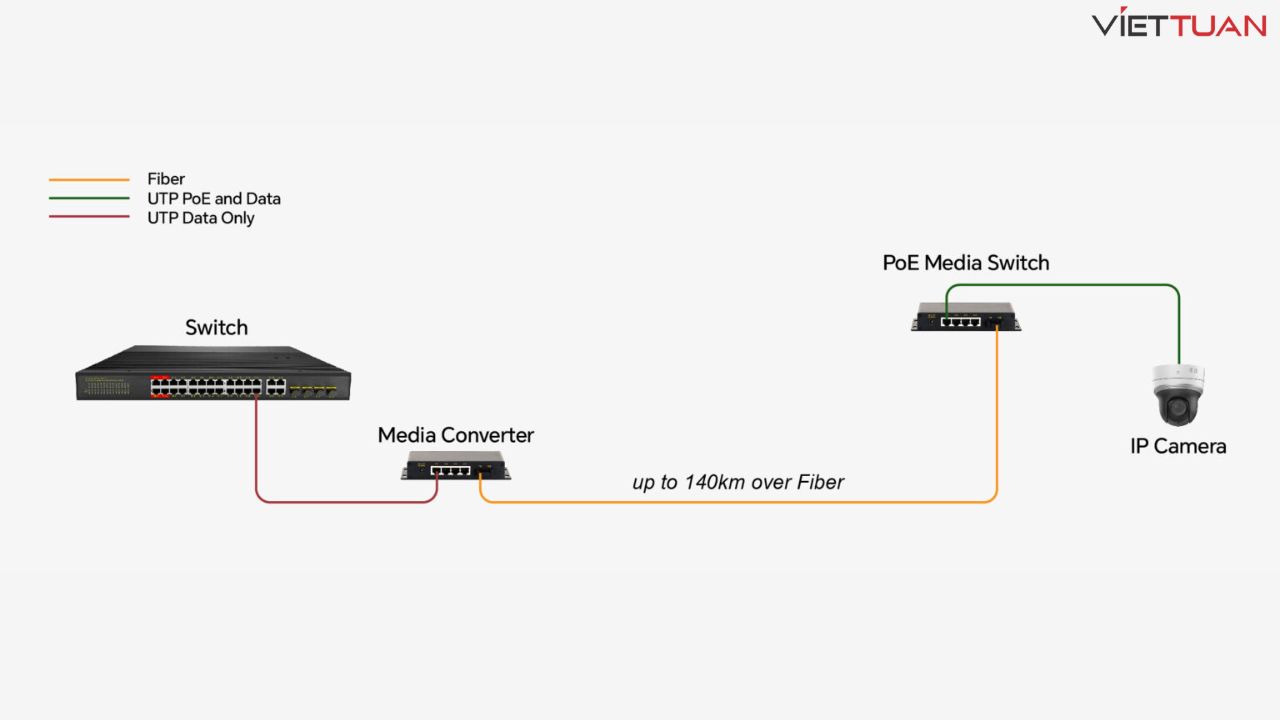

Một cách khác để khắc phục giới hạn khoảng cách của PoE là đặt PoE switch hoặc PoE fiber media converter gần thiết bị đầu cuối.

Trong trường hợp chỉ có một hoặc vài thiết bị cần cấp nguồn PoE, doanh nghiệp có thể sử dụng PoE fiber media converter thay vì triển khai cả một switch PoE. Thiết bị này thường bao gồm:

• Một cổng điện Ethernet kết nối trực tiếp với thiết bị PoE
• Một cổng quang kết nối về trung tâm thông qua cáp quang

Giải pháp này vừa giúp mở rộng khoảng cách truyền dẫn bằng cáp quang, vừa đảm bảo cấp nguồn và truyền dữ liệu ổn định cho số lượng nhỏ thiết bị đầu cuối.

Tối ưu cáp và thiết kế hệ thống

Việc lựa chọn đúng loại cáp và tối ưu thiết kế hệ thống cũng ảnh hưởng rất lớn đến khả năng mở rộng khoảng cách PoE. Doanh nghiệp nên:

• Sử dụng cáp CAT6 hoặc CAT6A chất lượng cao để giảm suy hao tín hiệu và sụt áp.
• Ưu tiên cáp có lõi đồng nguyên chất và điện trở thấp.
• Tránh đi cáp gần nguồn điện công suất lớn hoặc khu vực có nhiễu điện từ mạnh.
• Hạn chế môi trường nhiệt độ cao hoặc độ ẩm lớn.
• Với thiết bị công suất cao, nên cấp nguồn qua đường riêng thay vì chia tải cho nhiều thiết bị trên cùng hệ thống.

Kết luận

Tóm lại, switch PoE không chỉ giới hạn ở khoảng cách 100 mét như nhiều người vẫn nghĩ, mà hoàn toàn có thể triển khai xa hơn nếu sử dụng đúng công nghệ và thiết bị hỗ trợ. Vì vậy, trước khi triển khai camera IP, WiFi hoặc hệ thống mạng doanh nghiệp, bạn nên tính toán kỹ về khoảng cách, công suất và hạ tầng để lựa chọn giải pháp PoE phù hợp nhất. Nếu cần tư vấn lựa chọn switch PoE phù hợp cho từng nhu cầu triển khai thực tế, bạn có thể liên hệ Việt Tuấn để được hỗ trợ giải pháp tối ưu và tiết kiệm chi phí.
