Switch Core Cisco và bài toán chống nghẽn mạng trong giờ cao điểm

Trong nhiều doanh nghiệp hiện nay, tình trạng mạng chậm vào giờ cao điểm diễn ra khá phổ biến tại các văn phòng có số lượng lớn nhân sự làm việc đồng thời. Chỉ cần vào đầu giờ sáng hoặc sau giờ nghỉ trưa, khi hàng trăm thiết bị cùng truy cập internet, họp online, tải dữ liệu và sử dụng các hệ thống nội bộ, lưu lượng mạng có thể tăng đột biến khiến toàn bộ hệ thống hoạt động thiếu ổn định. Trong đó, Switch Core đóng vai trò rất quan trọng vì đây là thiết bị trung tâm chịu trách nhiệm xử lý và phân phối lưu lượng cho toàn bộ mạng doanh nghiệp. Vậy Switch Core Cisco là gì? Hãy cùng Việt Tuấn tìm hiểu chi tiết dưới đây nhé!

Cisco Core Switch là gì? Vai trò trong kiến trúc mạng doanh nghiệp

Cisco Core Switch là thiết bị chuyển mạch trung tâm trong hệ thống mạng doanh nghiệp, chịu trách nhiệm xử lý và điều phối toàn bộ lưu lượng dữ liệu giữa các phòng ban, server, hệ thống internet và các thiết bị mạng khác. Switch Core ở tầng trung tâm của kiến trúc mạng phân cấp 3 lớp: Core - Distribution - Access.

Nếu Access Switch dùng để kết nối thiết bị đầu cuối như máy tính, điện thoại IP hay camera, còn Distribution Switch đảm nhiệm việc gom và phân phối lưu lượng theo từng khu vực, thì Core Switch tập trung toàn bộ luồng dữ liệu của doanh nghiệp. Mọi truy cập liên VLAN, truyền dữ liệu nội bộ, kết nối server, internet hay ứng dụng cloud đều phải đi qua lớp Core này.

Chính vì vậy, Switch core cần có hiệu năng rất cao để xử lý lượng truy cập lớn diễn ra đồng thời, đặc biệt trong giờ cao điểm. Với các doanh nghiệp lớn, lưu lượng xử lý tại lớp Core có thể lên tới hàng Tbps, đòi hỏi thiết bị phải có tốc độ chuyển mạch mạnh, độ trễ thấp và khả năng hoạt động ổn định liên tục 24/7.

Hiện nay, các dòng Core Switch Cisco như Cisco Catalyst 9300 Series và Cisco Nexus 9000 Series được nhiều doanh nghiệp lựa chọn nhờ khả năng mở rộng tốt, độ ổn định cao và hỗ trợ đầy đủ các tính năng mạng hiện đại cho doanh nghiệp và trung tâm dữ liệu.

Tham khảo chi tiết: Core Switch là gì? Tìm hiểu về Core Switch

Nguyên nhân gây nghẽn mạng giờ cao điểm

Để xử lý triệt để tình trạng nghẽn mạng trong doanh nghiệp, việc nâng cấp đường truyền internet thôi là chưa đủ. Trong nhiều trường hợp, nguyên nhân thực sự nằm ở cách thiết kế và vận hành hệ thống mạng nội bộ, đặc biệt tại lớp Core và Distribution.

Oversubscription quá cao trong hệ thống mạng

Oversubscription là tỷ lệ chia sẻ băng thông giữa các tầng mạng. Nếu tỷ lệ này quá lớn, hệ thống sẽ dễ xảy ra nghẽn cổ chai vào giờ cao điểm.

Ví dụ thực tế khá phổ biến tại Việt Nam là Access Switch sử dụng uplink 1GbE lên Distribution Switch, trong khi hàng chục hoặc hàng trăm người dùng phía dưới cùng truy cập dữ liệu đồng thời. Khi nhu cầu sử dụng cloud, họp online và camera IP tăng mạnh, đường uplink này nhanh chóng bị quá tải.

Dù Core Switch có hiệu năng rất cao, lưu lượng vẫn sẽ bị nghẽn ở tầng dưới trước khi tới được lớp Core. Đây là lý do nhiều doanh nghiệp nâng cấp Core Switch nhưng tình trạng lag mạng vẫn không cải thiện đáng kể.

Broadcast Storm và cấu hình STP chưa tối ưu

Một nguyên nhân nguy hiểm khác là Broadcast Storm hoặc lỗi cấu hình Spanning Tree Protocol (STP). Khi xảy ra loop mạng hoặc cấu trúc thay đổi liên tục, Switch Core có thể phải flush MAC table và flood traffic ra toàn bộ hệ thống.

Kết quả là mạng bị chậm đột ngột, mất kết nối ngắn hạn hoặc thậm chí tê liệt trong vài chục giây. Với doanh nghiệp đang sử dụng ERP, VoIP hay camera giám sát realtime, sự cố này ảnh hưởng rất lớn tới vận hành.

Để hạn chế rủi ro, nhiều hệ thống hiện nay sử dụng Rapid PVST+ hoặc MST kết hợp cùng các tính năng như PortFast, BPDU Guard và Root Guard nhằm tăng độ ổn định cho hạ tầng mạng.

QoS cấu hình sai gây mất ưu tiên lưu lượng

QoS là tính năng giúp ưu tiên các loại traffic quan trọng như voice, video call hoặc hệ thống ERP. Tuy nhiên, nếu cấu hình không đúng, QoS lại trở thành nguyên nhân gây nghẽn mạng.

Một lỗi khá phổ biến là cho phép tất cả traffic từ Access Switch được tự động gán mức ưu tiên cao. Khi đó, nhiều thiết bị đầu cuối có thể chiếm toàn bộ hàng đợi QoS, khiến các ứng dụng thực sự quan trọng không còn được ưu tiên đúng cách.

Trong giờ cao điểm, điều này thường dẫn tới tình trạng họp online giật lag, VoIP bị delay hoặc ứng dụng nội bộ phản hồi chậm dù băng thông tổng thể vẫn còn.

Thiếu dự phòng và cân bằng tải

Không ít doanh nghiệp vẫn triển khai mô hình single core, tức toàn bộ hệ thống chỉ phụ thuộc vào một Core Switch duy nhất. Khi thiết bị gặp sự cố, nâng cấp firmware hoặc quá tải, toàn bộ mạng doanh nghiệp có thể bị ảnh hưởng.

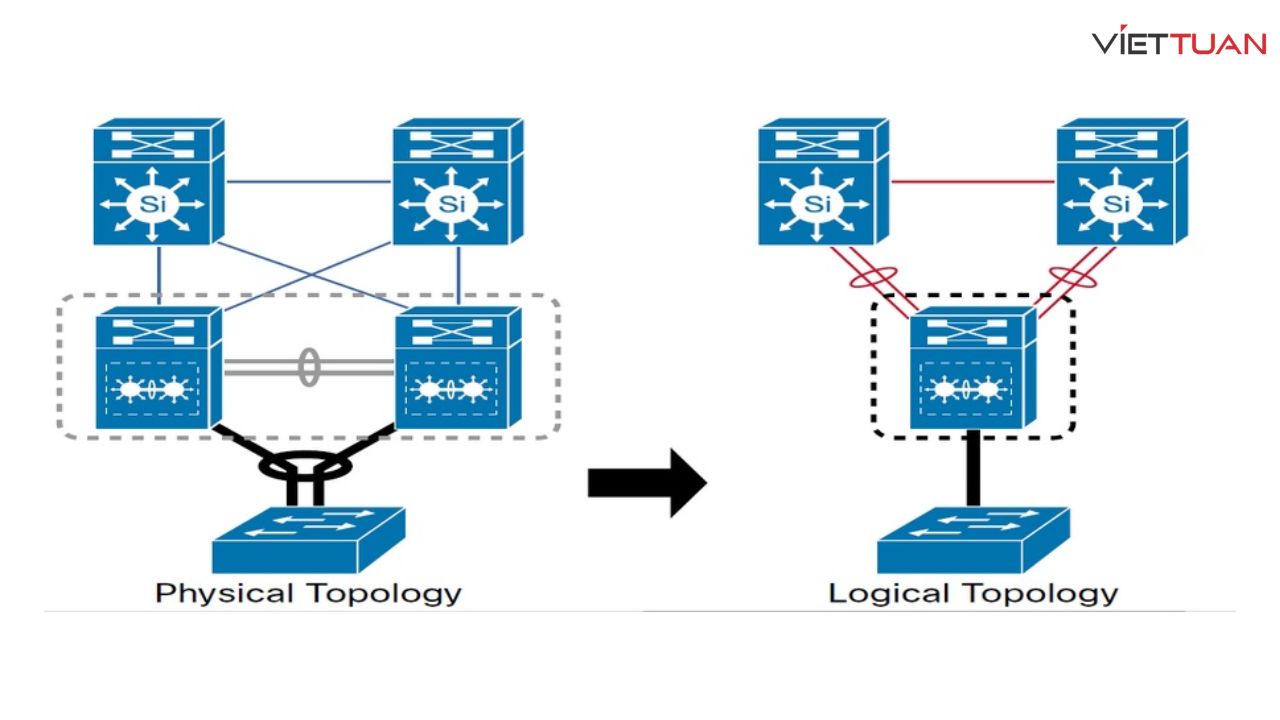

Vì vậy, nhiều hệ thống hiện đại lựa chọn mô hình Dual Core hoặc Virtual Switching System (VSS) để tăng khả năng dự phòng và chia tải lưu lượng giữa nhiều uplink. Kết hợp cùng LACP hoặc Port-Channel, hệ thống có thể tận dụng đồng thời nhiều đường kết nối thay vì chỉ phụ thuộc vào một uplink duy nhất.

Giải pháp kỹ thuật trên Cisco Core Switch để giảm nghẽn mạng giờ cao điểm

Sau khi xác định được nguyên nhân gây nghẽn mạng, doanh nghiệp cần triển khai các giải pháp kỹ thuật phù hợp ngay tại lớp Core. Với hệ sinh thái mạng doanh nghiệp của Cisco Systems, nhiều cơ chế tối ưu đã được tích hợp sẵn để xử lý lưu lượng lớn, ưu tiên traffic quan trọng và tăng độ ổn định cho toàn bộ hệ thống.

Triển khai QoS đúng cách để ưu tiên lưu lượng quan trọng

Trong môi trường doanh nghiệp hiện đại, không phải loại traffic nào cũng có mức độ ưu tiên giống nhau. Cuộc gọi VoIP, Microsoft Teams hay hệ thống ERP luôn cần được xử lý trước so với việc tải file hoặc truy cập web thông thường.

Switch Cisco sử dụng mô hình MQC (Modular QoS CLI) để phân loại và kiểm soát lưu lượng theo từng nhóm dịch vụ. Do đó, Core Switch Ciscp có thể ưu tiên băng thông cho voice, video conference và ứng dụng quan trọng trong giờ cao điểm.

class-map match-any VOICE-TRAFFIC

match dscp ef

match cos 5

class-map match-any VIDEO-CONFERENCE

match dscp af41

match dscp af42

class-map match-any CRITICAL-DATA

match dscp af31

match dscp af32

policy-map CORE-QOS-POLICY

class VOICE-TRAFFIC

 priority percent 30

 police rate percent 30

class VIDEO-CONFERENCE

 bandwidth percent 25

 fair-queue

class CRITICAL-DATA

 bandwidth percent 20

class class-default

 bandwidth percent 25

 fair-queue

interface TenGigabitEthernet1/0/1

service-policy output CORE-QOS-POLICY

Với cấu hình này, lưu lượng thoại sẽ luôn được ưu tiên cao nhất, video conference được phân bổ tài nguyên hợp lý, còn traffic thông thường sẽ không thể chiếm toàn bộ băng thông hệ thống.

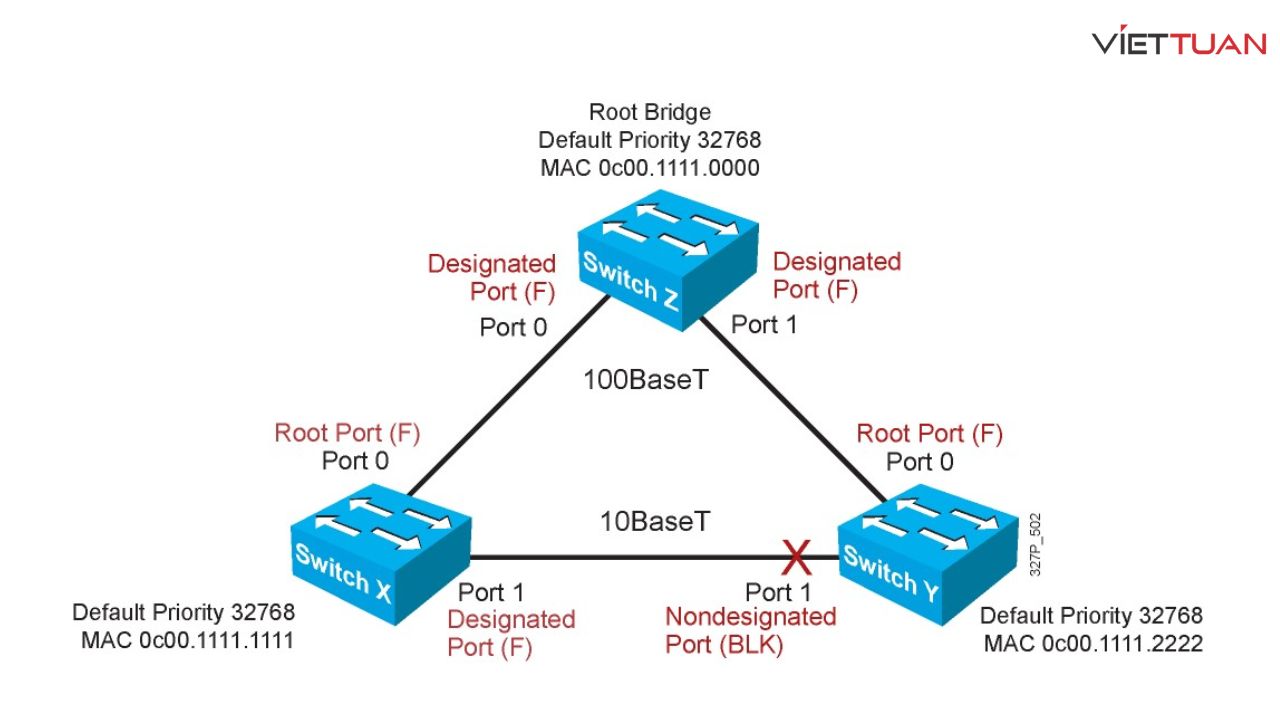

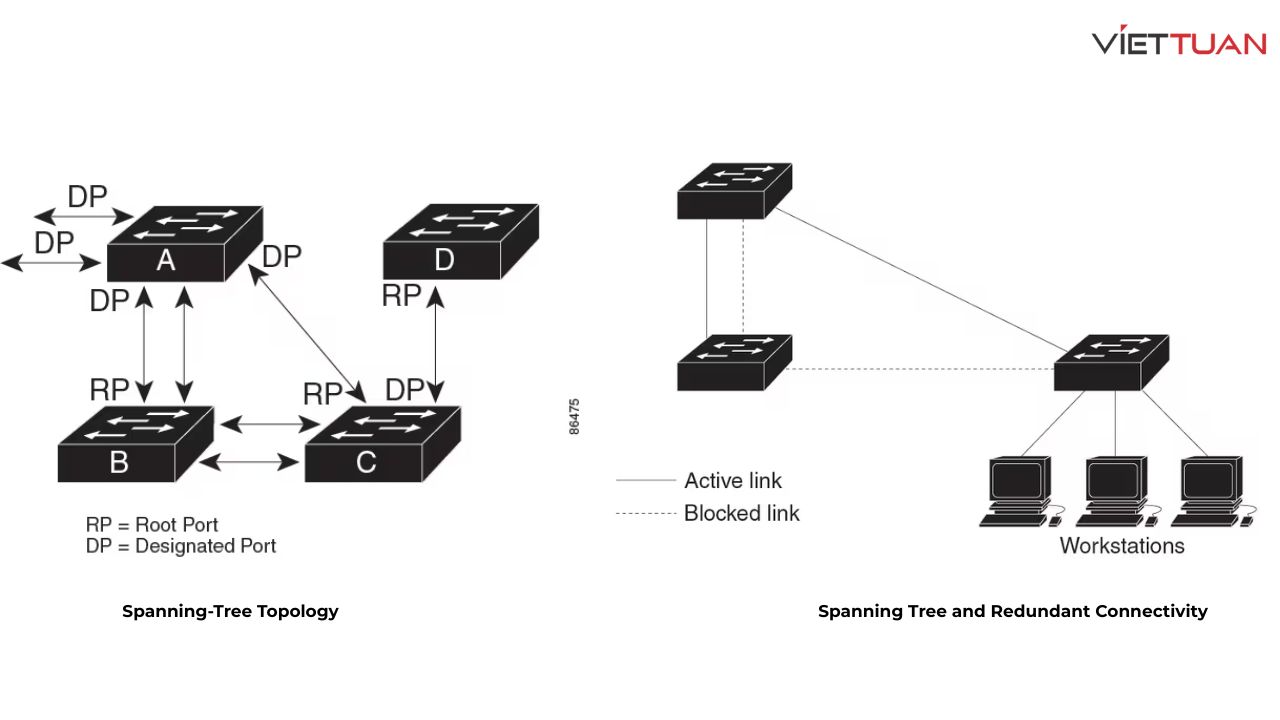

Tối ưu STP để tránh loop và broadcast storm

Spanning Tree Protocol là cơ chế quan trọng giúp ngăn loop mạng. Tuy nhiên, nếu không cấu hình đúng, STP có thể trở thành nguyên nhân gây mất ổn định toàn hệ thống trong giờ cao điểm.

Trên các dòng switch Cisco Catalyst 9300 Series, doanh nghiệp thường sử dụng Rapid PVST+ kết hợp cùng các cơ chế bảo vệ như BPDU Guard và Root Guard để hạn chế nguy cơ thay đổi cấu trúc.

Sử dụng EtherChannel và LACP để tăng băng thông uplink

Nhiều doanh nghiệp triển khai EtherChannel hoặc LACP để gộp nhiều đường uplink thành một kết nối logic duy nhất. Cấu hình như sau:

interface Port-channel1

description UPLINK-TO-DISTRIBUTION-SW1

switchport mode trunk

switchport trunk allowed vlan 10,20,30,100

interface range TenGigabitEthernet1/0/1-2

channel-group 1 mode active

no shutdown

Giải pháp này giúp tăng tổng băng thông giữa Distribution và Core Switch, đồng thời tạo khả năng dự phòng tự động nếu một đường truyền gặp sự cố.

Giám sát realtime bằng NetFlow và SNMP

Nhiều doanh nghiệp chỉ phát hiện nghẽn mạng khi người dùng bắt đầu phàn nàn. Tuy nhiên, với NetFlow và SNMP, đội IT có thể theo dõi lưu lượng realtime và phát hiện bất thường trước khi hệ thống bị quá tải.

ip flow-export destination 192.168.1.100 9996

ip flow-export version 9

ip flow-export source Loopback0

interface TenGigabitEthernet1/0/1

ip flow ingress

ip flow egress

Thông qua dữ liệu NetFlow, quản trị viên có thể biết chính xác ứng dụng nào đang sử dụng nhiều băng thông nhất, IP nào tạo traffic bất thường và thời điểm hệ thống bắt đầu tăng tải. Đây là cơ sở rất quan trọng để tối ưu hạ tầng mạng theo nhu cầu thực tế thay vì chỉ nâng cấp theo cảm tính.

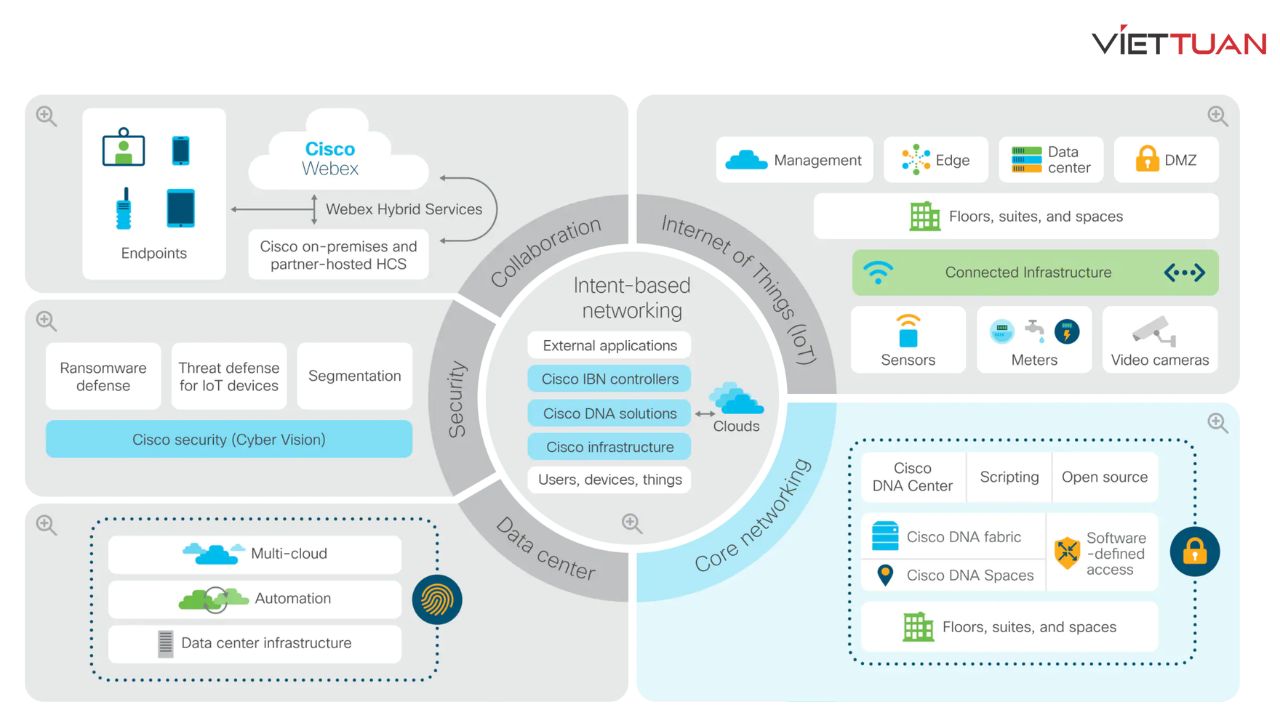

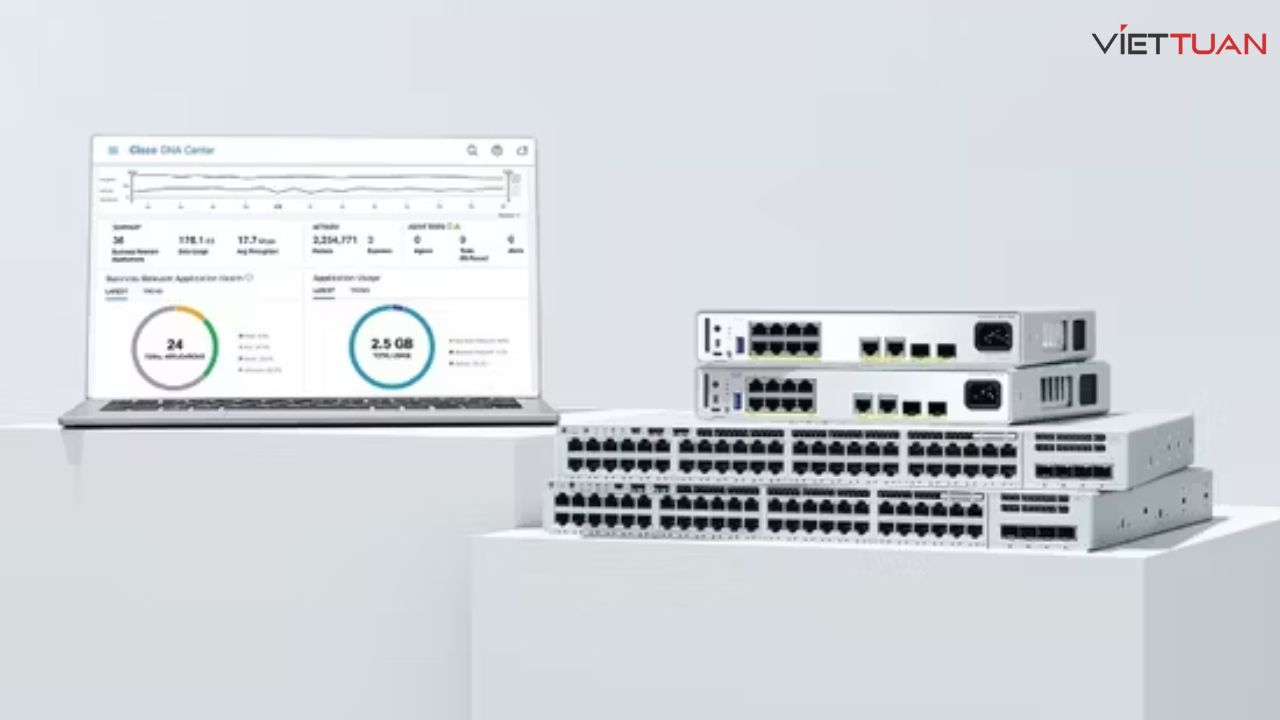

Cisco DNA Center: Tự động hóa và AI trong quản lý Core Switch

Trong những năm gần đây, quản trị mạng doanh nghiệp không còn chỉ là cấu hình switch và theo dõi log thủ công. Với sự phát triển của AI và tự động hóa, Cisco DNA Center được tích hợp vào Cisco Catalyst Center đang trở thành nền tảng quản lý mạng trung tâm tại nhiều doanh nghiệp lớn.

Khác với các công cụ monitoring truyền thống chỉ hiển thị trạng thái thiết bị, Cisco DNA Center cho phép doanh nghiệp theo dõi, phân tích và tự động xử lý sự cố trên toàn bộ hệ thống mạng từ Core, Distribution đến Access.

Dưới đây là ưu điểm vượt trội của nền tảng Cisco DNA Center:

• Có khả năng phân tích lưu lượng bằng AI và machine learning. Hệ thống có thể nhận diện xu hướng traffic bất thường, dự đoán nguy cơ nghẽn mạng và cảnh báo trước khi người dùng gặp sự cố thực tế.
• Tự động hóa nhiều tác vụ vốn trước đây phải cấu hình thủ công trên từng switch. Ví dụ, chính sách QoS có thể được triển khai đồng bộ toàn hệ thống chỉ từ một giao diện quản trị trung tâm thay vì phải SSH vào từng thiết bị để cấu hình riêng lẻ.
• SD-Access cho phép phân vùng mạng dựa trên người dùng, phòng ban hoặc ứng dụng thay vì phụ thuộc hoàn toàn vào VLAN truyền thống.
• Hỗ trợ phát hiện và xử lý sự cố theo thời gian thực. Khi phát hiện hiện tượng port flapping, CRC error tăng bất thường hoặc uplink có dấu hiệu quá tải, hệ thống có thể tự động cô lập thiết bị lỗi và gửi cảnh báo đến đội IT trước khi sự cố lan rộng toàn mạng.

Hiện nay, nhiều doanh nghiệp lớn tại Việt Nam trong lĩnh vực ngân hàng, bệnh viện và khu công nghiệp đã triển khai Cisco DNA Center để quản lý hạ tầng mạng tập trung. Thực tế cho thấy thời gian xử lý sự cố và vận hành hệ thống giảm đáng kể so với mô hình quản trị thủ công trước đây, đồng thời giúp đội IT dễ dàng kiểm soát mạng ở quy mô lớn hơn.

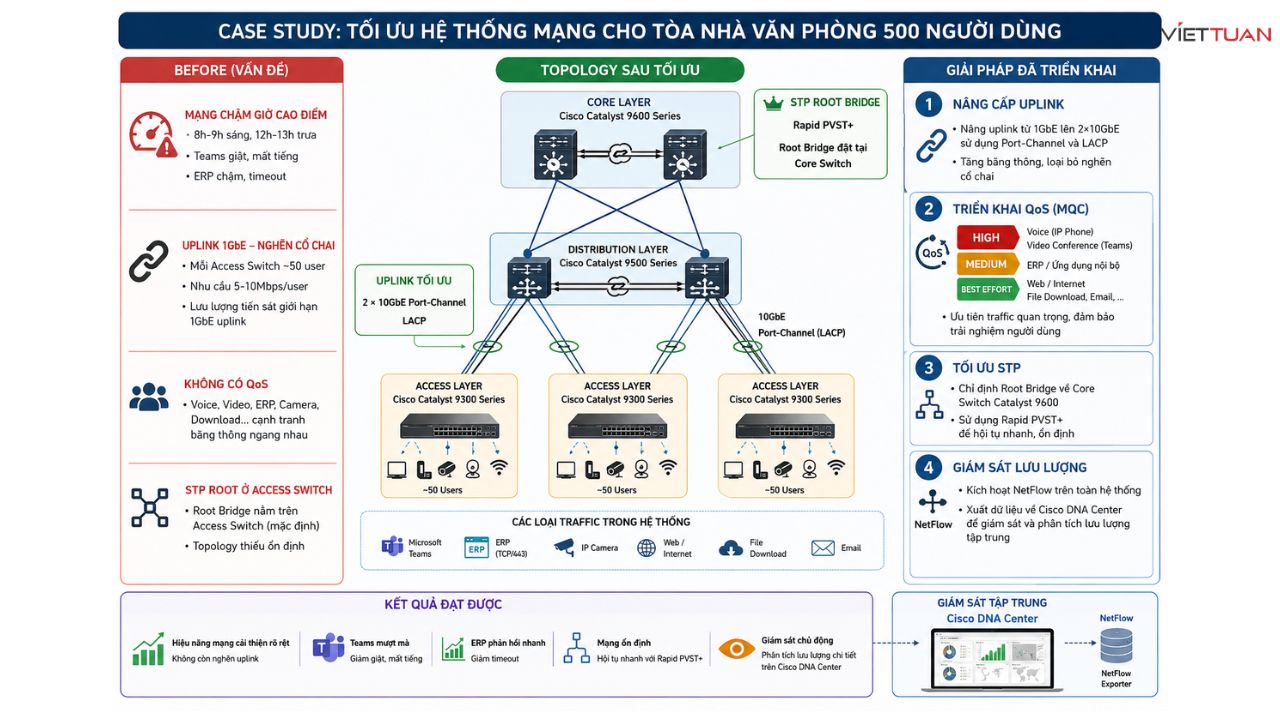

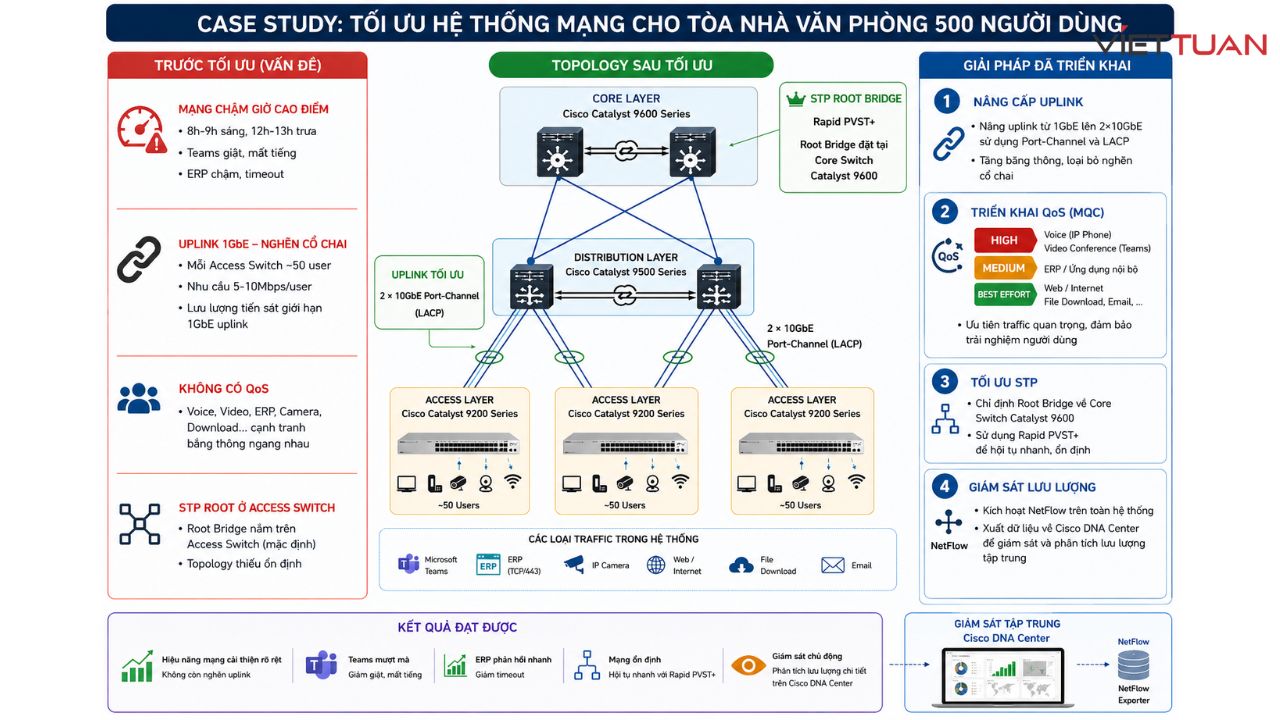

Case Study: Tối ưu hệ thống mạng cho tòa nhà văn phòng 500 người dùng

Một doanh nghiệp tại Hà Nội vận hành tòa nhà văn phòng khoảng 500 nhân sự với hạ tầng mạng sử dụng Cisco Catalyst 9300 Series ở tầng Access, Cisco Catalyst 9500 Series tại Distribution và Cisco Catalyst 9600 Series làm Core Switch trung tâm.

Trong quá trình vận hành, hệ thống thường xuyên gặp tình trạng chậm mạng vào các khung giờ cao điểm như 8h-9h sáng và 12h-13h trưa. Người dùng phản ánh Microsoft Teams bị giật, mất tiếng khi họp online, hệ thống ERP nội bộ phản hồi chậm và đôi lúc timeout.

Sau khi kiểm tra lưu lượng thực tế, đội IT phát hiện nguyên nhân xuất phát từ thiết kế hạ tầng nội bộ. Mỗi Access Switch Catalyst 9300 phục vụ khoảng 50 người dùng nhưng uplink lên Distribution chỉ sử dụng 1GbE. Với nhu cầu trung bình khoảng 5-10Mbps mỗi người dùng trong giờ cao điểm, tổng lưu lượng thực tế có thời điểm tiến sát giới hạn uplink, gây ra hiện tượng nghẽn cổ chai.

Bên cạnh đó, hệ thống chưa triển khai QoS nên toàn bộ traffic từ Teams, ERP, camera IP và download file đều cạnh tranh ngang nhau. Đồng thời, STP Root Bridge lại đang nằm trên một Access Switch do sử dụng cấu hình mặc định, khiến topology mạng hoạt động thiếu ổn định.

Sau khi phân tích, doanh nghiệp triển khai một loạt giải pháp tối ưu trên toàn hệ thống:

• Nâng uplink từ Access lên Distribution từ 1GbE thành 2×10GbE sử dụng Port-Channel và LACP
• Triển khai QoS MQC để ưu tiên traffic Voice và Video Conference
• Chỉ định lại Root Bridge về Core Switch Catalyst 9600 và chuyển sang Rapid PVST+
• Kích hoạt NetFlow để xuất dữ liệu lưu lượng về hệ thống giám sát tập trung Cisco DNA Center

Sau khoảng hai tuần vận hành, hệ thống ghi nhận cải thiện rõ rệt. Các cuộc họp Microsoft Teams hoạt động ổn định hơn, hiện tượng giật lag gần như biến mất. Thời gian phản hồi của hệ thống ERP giảm từ khoảng 8 giây xuống còn gần 1.5 giây trong giờ cao điểm. Quan trọng hơn, đội IT đã có dashboard realtime để theo dõi lưu lượng, phát hiện bất thường và chủ động xử lý trước khi người dùng gặp sự cố.

Xu hướng mới của Core Switch Cisco trong hệ thống mạng doanh nghiệp

Hiện nay, hạ tầng mạng doanh nghiệp không còn hoạt động hoàn toàn trong nội bộ như trước. Nhiều doanh nghiệp đang sử dụng kết hợp giữa hệ thống on-premise và các nền tảng cloud như Amazon Web Services, Microsoft Azure hay Microsoft 365.

Nếu trước đây Core Switch chủ yếu xử lý traffic nội bộ giữa các phòng ban, server và VLAN, thì hiện tại thiết bị này còn phải xử lý lượng lớn lưu lượng kết nối ra internet và cloud services. Các ứng dụng như Microsoft Teams, SharePoint, ERP cloud hay SaaS đều tạo ra lượng traffic liên tục giữa người dùng và hệ thống cloud bên ngoài doanh nghiệp.

Để đáp ứng nhu cầu này, Cisco Systems đã tích hợp thêm SD-WAN và Cisco ThousandEyes trực tiếp vào thiết bị chuyển mạch Cisco Catalyst nhằm giúp doanh nghiệp tối ưu đường truyền theo từng ứng dụng cụ thể.

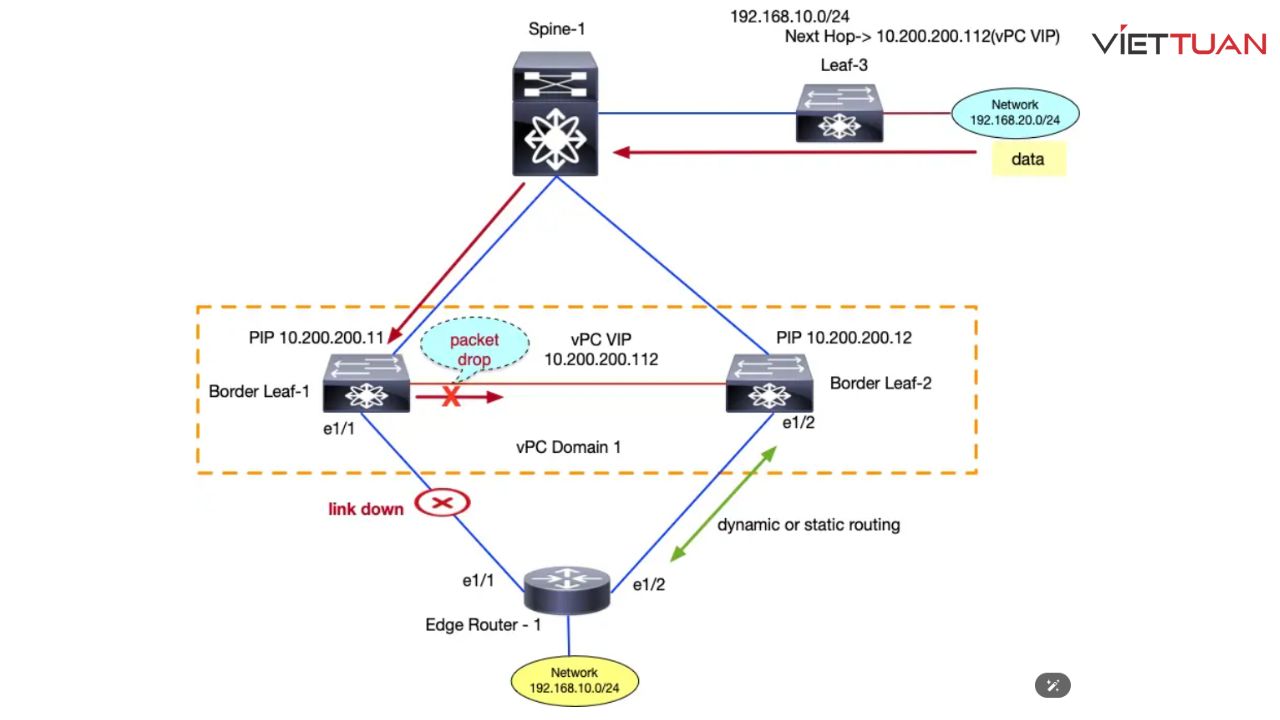

Ngoài ra, nhiều doanh nghiệp lớn hiện nay cũng đang triển khai kiến trúc mạng EVPN/VXLAN trên các dòng Cisco Nexus 9000 Series để mở rộng hệ thống mạng linh hoạt hơn. Công nghệ này cho phép mở rộng Layer 2 qua hạ tầng Layer 3 mà không còn phụ thuộc hoàn toàn vào VLAN truyền thống. Kiến trúc EVPN/VXLAN phù hợp với môi trường ảo hóa, container và hybrid cloud với các ứng dụng và workload thường xuyên di chuyển giữa nhiều server hoặc datacenter khác nhau.

Kết Luận

Qua bài viết của Việt Tuấn, hy vọng bạn đã hiểu rõ hơn về Switch Core Cisco và giải pháp chống nghẽn mạng tại giờ cao điểm. Với các giải pháp từ Cisco Systems, doanh nghiệp có thể kiểm soát tốt hơn lưu lượng mạng, tăng khả năng dự phòng và giảm thiểu rủi ro gián đoạn trong quá trình vận hành. Quan trọng hơn, việc đầu tư đúng vào hạ tầng mạng và đội ngũ kỹ thuật không chỉ giúp giải quyết các vấn đề hiện tại mà còn tạo nền tảng vững chắc cho quá trình chuyển đổi số và mở rộng hệ thống trong tương lai.
